AWS 기반 Spring Cloud Config + Cloud Bus Kafka + Config Monitor 구성

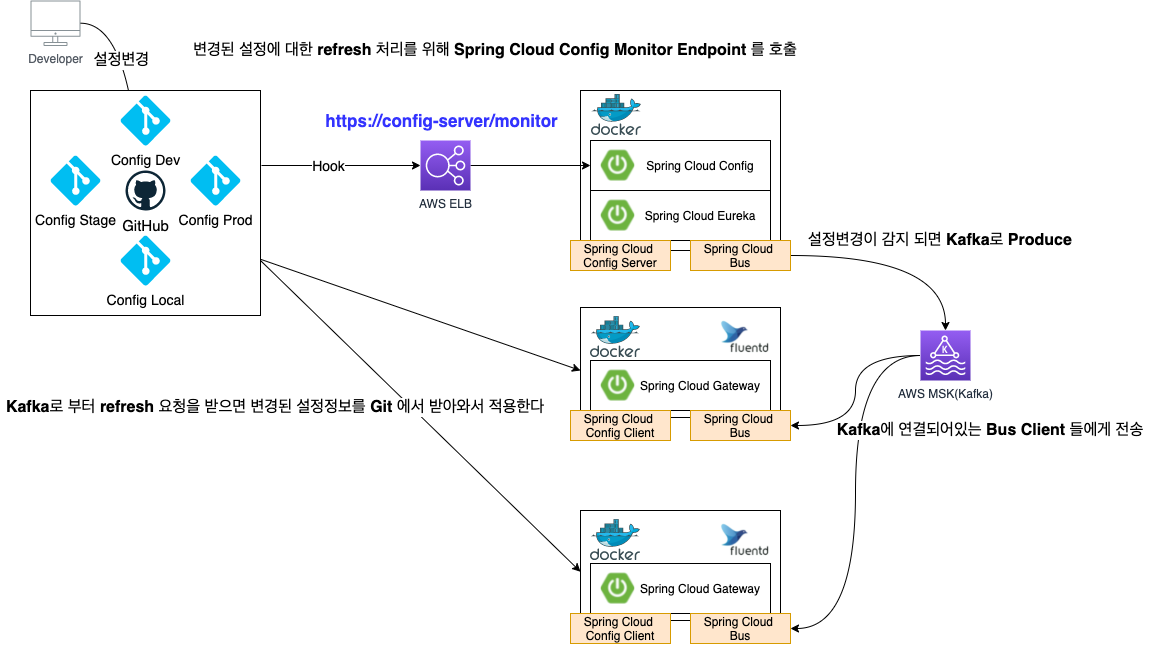

Spring Cloud Config Monitor 와 Spring Cloud Bus, Kafka 를 이용한 설정 변경내용 적용 아키텍쳐

1. Git Repository 에 별도로 구성되어있는 설정파일을 변경하면 Hook을 통해 Spring Cloud Config 의 /monitor EndPoint 를 호출
2. Spring Cloud Bus Kafka 가 Kafka 를 통해 Spring Cloud Config Client 들에게 refresh 메세지를 전송하여 변경된 설정사항이 적용되게 한다

Spring Cloud Config Architecher

1) Config Server 도메인 생성 및 ALB 호스트 헤더 기반 규칙 추가

---

ALB 호스트 헤더 기반 규칙 추가하는 방법은 링크 참조

https://freedeveloper.tistory.com/462

[AWS] ALB 호스트 헤더 기반 규칙 추가하는 방법



---

2) Spring Cloud Config Server 구성

---

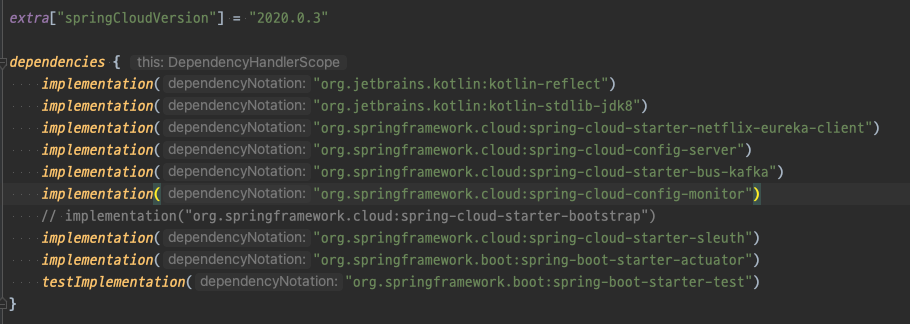

1. Config Server Dependency 설정

Spring Cloud Config server 구성하기위해 필요한 Dependency 는

• org.springframework.cloud:spring-cloud-starter-netflix-eureka-client
  • Spring Cloud Bus를 사용하기 위해서 Config Server 를 Eureka 에 등록 시켜야 한다
• org.springframework.cloud:spring-cloud-config-server
  • Config Server Dependency
• org.springframework.cloud:spring-cloud-starter-bus-kafka
  • Kafka 로 bus-refresh 메세지를 전송하여 Config Client 들에게 모두 변경된 설정 정보가 적용될 수 있도록 한다
• org.springframework.cloud:spring-cloud-config-monitor
  • bus-refresh 가 가능한 /monitor 엔드포인트를 생성해준다
• org.springframework.boot:spring-boot-starter-actuator
  • health 및 refresh 처리를 위해 필요 monitor dependency 가 있다면 actuator 의 refresh 나 bus-refresh 는 사용하지 않음

2. Config Server Yaml 설정 내용

application.yml

server:
  port: ${HOST_PORT:8888}

spring:
  profiles:
    #active: native
    active: local
  application:
    name: config-server
  cloud:
    config:
      server:
        # native profile 시 로컬 PC에 있는 config 파일을 사용
        native:
          search-locations: file://${user.home}/config-local
          # search-locations: classpath:config/
        # 그외 profile 의 경우 git에 있는 config 파일을 사용
        git:
          uri: https://github.com/config/config-prod.git
          username: username
          password: password
          search-paths: gateway

    bus:
      # Bus로 설정변경 새로고침 활성화
      enabled: true
      # bus-refresh EndPoint 활성화 호출시 전체 Config Bus Client 들에게 메세지 전송
      refresh:
        enabled: true
      env:
        enabled: true
  # Spring Clud Bus Kafka 를 사용하기 위한 Kafka Broker 서버정보 입력
  kafka:
    bootstrap-servers: ${KAFKA_URI1:msk.kafka.ap-northeast-2.amazonaws.com:9092},${KAFKA_URI2:msk.kafka.ap-northeast-2.amazonaws.com:9092},${KAFKA_URI3:msk.kafka.ap-northeast-2.amazonaws.com:9092}

# Eureka Client 설정 등록
eureka:
  instance:
    # 서비스 이름 대신 IP 주소 등록
    prefer-ip-address: true
    # Necessary for Docker otherwise you will get 172.0.0.x IP
    #ip-address: ${SERVER_IP:127.0.0.1}
    hostname: ${spring.application.name}
    # renewl 관련 interval은 변경하지 않는것을 권장 함(서버 내부적으로 client를 관리하는 로직 때문)
    #lease-renewal-interval-in-seconds: 10 # 클라이언트가 서버로 하트 비트를 보내는 주기(default : 30초)
    #lease-expiration-duration-in-seconds: 10 # 이 시간만큼 하트비트를 받지 못했을 때 해당 유레카 클라이언트를 서버에서 등록 해제(default: 90)
    metadata-map:
      zone: ${ZONE:zone1}
  client:
    # 유레카 서버에 서비스 등록
    register-with-eureka: true
    # 레지스트리 정보를 로컬에 캐싱
    fetch-registry: true
    prefer-same-zone-eureka: true
    region: ap-northeast-2
    service-url:
      defaultZone: http://${EUREKA_SERVER1:172.31.10.114}:8761/eureka,http://${EUREKA_SERVER1:172.31.10.114}:8762/eureka,http://${EUREKA_SERVER2:172.31.11.28}:8761/eureka,http://${EUREKA_SERVER2:172.31.11.28}:8762/eureka
      zone1: http://${EUREKA_SERVER1:172.31.10.114}:8761/eureka,http://${EUREKA_SERVER1:172.31.10.114}:8762/eureka
      zone2: http://${EUREKA_SERVER2:172.31.11.28}:8761/eureka,http://${EUREKA_SERVER2:172.31.11.28}:8762/eureka
      healthcheck:
        enabled: true
    availability-zones:
      ap-northeast-2: zone1, zone2
    # 유레카 클라이언트의 레지스트리를 받아오는 주기를 조정.
    registry-fetch-interval-seconds: 10 # 서비스 목록 3초마다 캐싱(default : 30초)
    disable-delta: true #캐싱할 때 변경된 부분만 업데이트(default : false)

# Actuator 허용 EndPoint 정의
management:
  endpoints:
    web:
      exposure:
        include: health,refresh,beans,httptrace,busrefresh

3. @EnableConfigServer 적용

@EnableConfigServer
@SpringBootApplication
class ConfigServerApplication

fun main(args: Array<String>) {
    runApplication<ConfigServerApplication>(*args)
}



---

2. Spring Cloud Config Client 구성

---

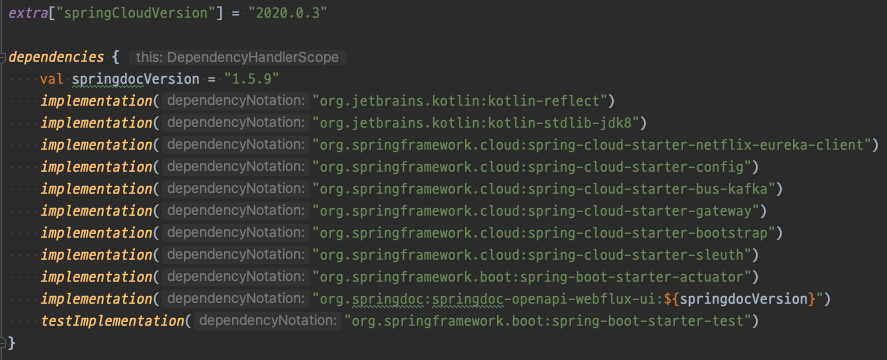

1. Config Server Dependency 설정

Spring Cloud Config Client 구성을 위해 필요한 Dependency 는

• org.springframework.cloud:spring-cloud-starter-netflix-eureka-client
  • Spring Cloud Bus를 사용하기 위해서 Config Client 를 Eureka 에 등록 시켜야 한다
• org.springframework.cloud:spring-cloud-starter-bus-kafka
  • Kafka 로 bus-refresh 메세지를 전송하여 Config Client 들에게 모두 변경된 설정 정보가 적용될 수 있도록 한다
• org.springframework.cloud:spring-cloud-starter-bootstrap
  • 최신버전 Spring Cloud Config 설정에서 Deprecated 된 bootstrap 설정을 사용가능하게 해준다
• org.springframework.boot:spring-boot-starter-actuator
  • health 및 refresh 처리를 위해 필요 monitor dependency 가 있다면 actuator 의 refresh 나 bus-refresh 는 사용하지 않음

3. Config Client Yaml 설정 내용

아래 설정 파일에 없는 내용은 모두 Config Server에 접속해서 Git Repository 에 있는 파일에서 가져온다

bootstrap.yml

server:
  port: ${HOST_PORT:5555}
  # kill -15 : 정상 종료
  # kill -9 : 강제 종료
  shutdown: graceful

spring:
# 최신버전 Spring Cloud Config 에서 권장하는 방식
#  config:
#    import: "optional:configserver: http://localhost:8888"
  cloud:
    # 구버전 bootstrap 설정 방식
    config:
      # Config Server URI
      uri: https://${CONFIG_URI:config.com}
      # AppName
      name: gateway-server
      profile: prod
      # true 일 경우 CONFIG_URI에 접속되지 않으면 서버가 기동되지 않는다
      fail-fast: true
      # Config Server 접속에 실패했을 때 재시도 정책
      retry:
        initial-interval: 10000 # 초기 간격: 초기 재시도 간격 ms 단위 10초
        max-attempts: 20 # 최대 시도 횟수: 최대 시도 횟수 20회
        max-interval: 15000 # 최대 간격: 최대 재시도 간격 ms 단위 15초
        multiplier: 1.1 # 승수: 각 재시도 실패 후 재시도 간격의 배수
    bus:
      # Bus로 설정변경 새로고침 활성화
      enabled: true
      # bus-refresh EndPoint 활성화 호출시 전체 Config Bus Client 들에게 메세지 전송
      refresh:
        enabled: true
      env:
        enabled: true

# Actuator 허용 EndPoint 정의
management:
  endpoints:
    web:
      exposure:
        include: health,refresh,beans,httptrace,busrefresh
  # gateway EndPoint 활성화
  endpoint:
    gateway:
      enabled: true



---

3. 테스트

---

설정 값을 확인해볼 수 있는 API를 추가해서 테스트 하거나 Config Server 와 Gateway Server 의 로그를 tail 을 걸어 놓고 GitHub Hook 으로 Test Push Event 요청 후 Kafka 를 통해 메시지가 잘 전송되는지 확인
