[OSS] 백오피스 Operation Support System 개발 가이드

nineDeveloper 2021. 8. 22.

728x90

OSS 개발 가이드

본 OSS 개발 가이드는 전회사에서 개발자들이 LegacyDB를 직접 붙어서 데이터를 수정하는 부분을 OSS 기능으로 제공하여
휴먼에러를 줄이기 위해 본인이 혼자 기획하고 개발한 기능임

OSS 개발 순서

OSS 서비스 개발 요청자에게 SQL과 구체적인 기능 요청서를 받음
기능요청서를 검토하고 궁금한 부분을 문의
기능요청서 분석이 끝나면 본격적인 기획 및 화면설계 후 이채은 매니저에게 화면 개발요청 화면설계는 https://ovenapp.io/ 이용
먼저 연동 API 에 요청 서비스를 개발 및 테스트
연동 API 에 추가된 요청 서비스를 OSS-API Swagger을 통해 OSS에 서비스 메인, 서비스 상세 데이터를 등록
롤백 처리가 필요하다면 추가로 연동 API 에 롤백 데이터 조회 및 롤백 처리 API 개발후 OSS 서비스 롤백 데이터를 등록
프론트 개발자에게 등록된 서비스 명을 알려주고 OSS-API Swagger에서
등록된 서비스를 조회 하여 개발하도록 안내해주면 됨

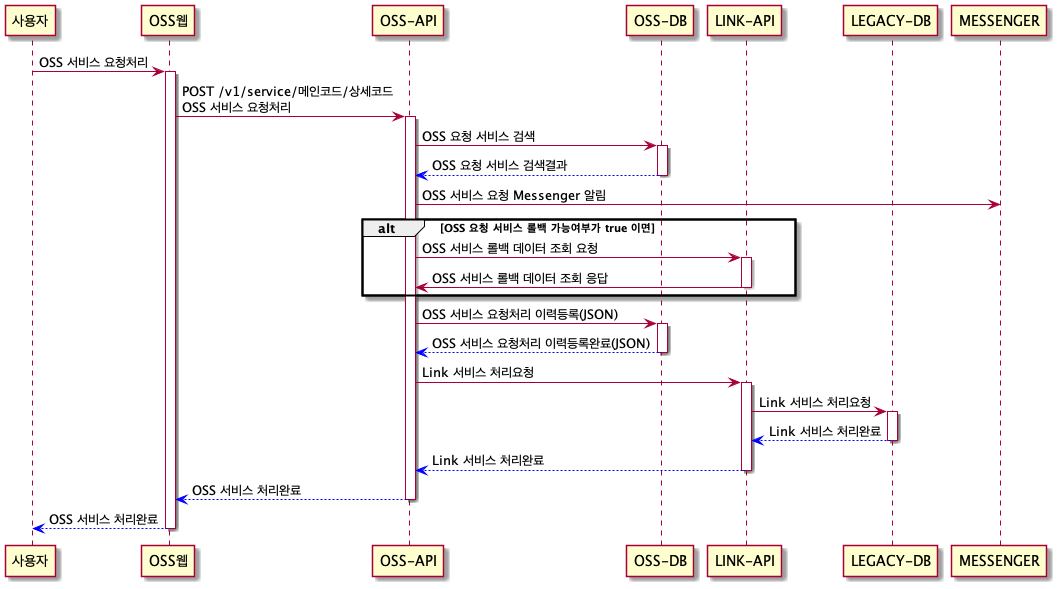

OSS 서비스 요청처리 FLOW

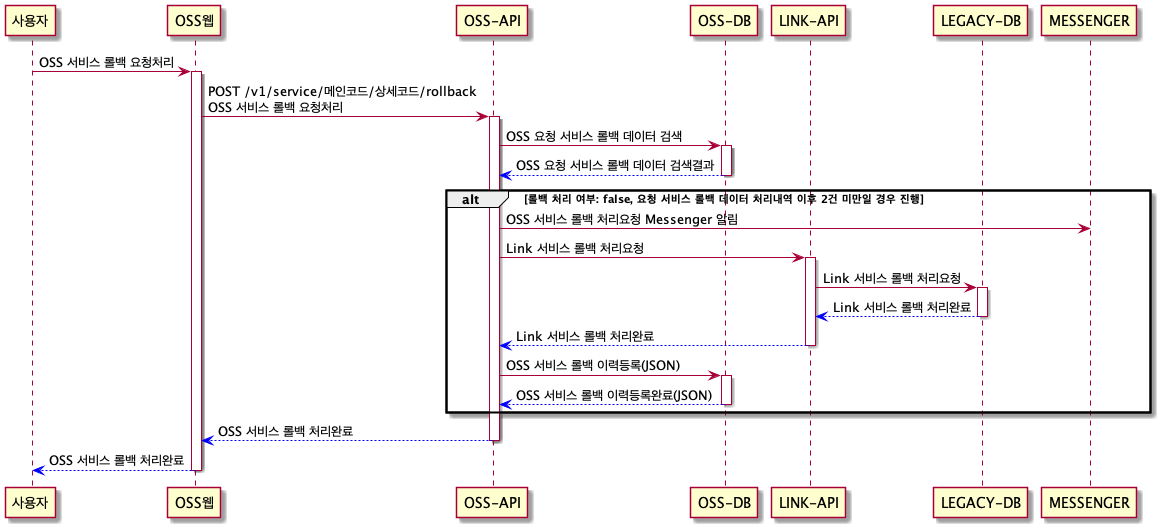

OSS 서비스 롤백 요청처리 FLOW

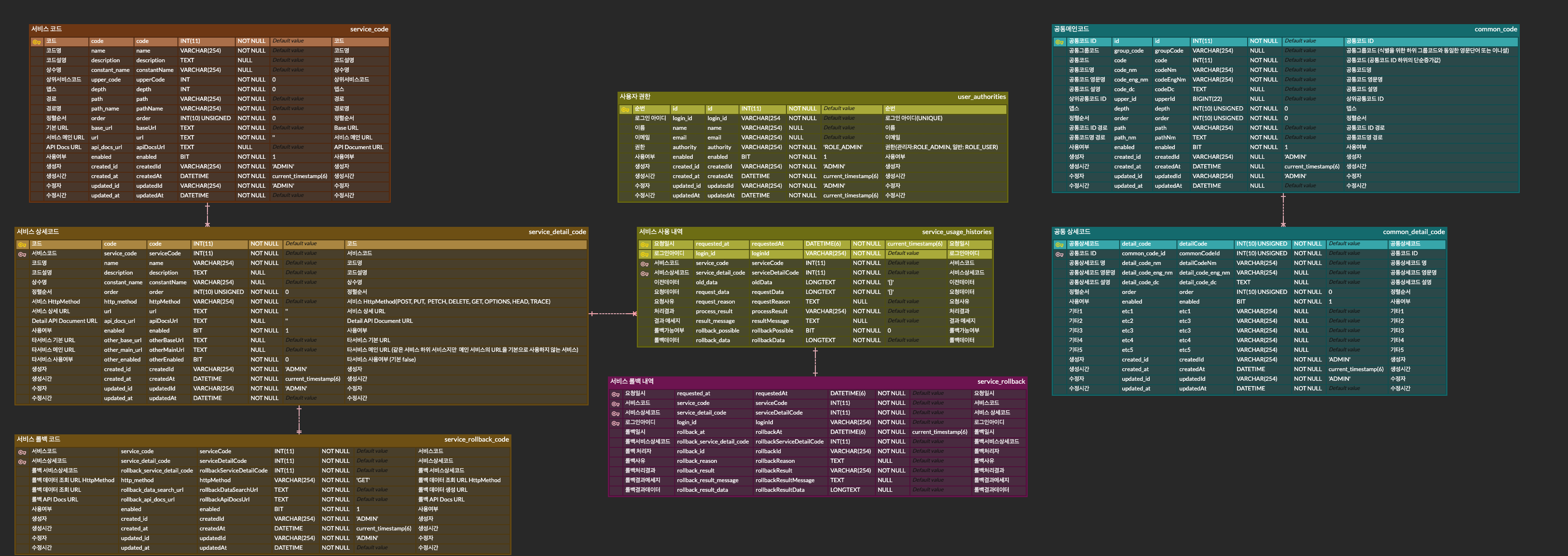

OSS ERD

OSS Swagger API Docs

local

OSS API: http://localhost:9001/swagger-ui/index.html
연동 API: http://localhost:9002/swagger-ui.html

OSS-API application 설정

외부 서비스 설정

## 외부 서비스 URL
external-service:
  ## Link URL 정보
  link:
    api:
      ## App Link URL 사용여부 (사용시 DB 데이터는 무시하고 App 프로퍼티 값을 사용)
      enabled: true
      ## 내부통신용 OSS Link 서비스 URL Profile에 따라 변경됨
      base-url: http://localhost:9002
      ## Swagger에서 조회되는 OSS Link Swagger API Docs URL Profile에 따라 변경됨
      swagger-url: http://localhost:9002
  dooray:
    bot-name: OSS
    bot-icon-image: https://cdn3.iconfinder.com/data/icons/chat-bot-emoji-filled-color/300/14157797Untitled-3-512.png
    ## 서비스 요청시 Slack HOOK URL 메세지 전송
    transfer-hook-url: https://hooks.slack.com/services/AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA

기타 속성 설정

domain-url: 프론트 개발자가 접근하는 OSS 도메인 URL
DB에는 내부 IP로 등록되어있지만 프론트 개발자가 접근하는 OSS 서비스 요청 URL은 OSS 도메인 URL로 변환하여 보여준다
replace-url:
요청 서비스 URL 에 UriComponentsBuilder 로 QueryParams 를 생성하면 인코딩 문제로 URL이 깨지는 경우가 있음
이에 대한 조치 사항으로 replace-url 에 QueryParams 를 생성한다음 replace-url을 다시 요청 서비스 URL 로 변환처리 하기위한설정
```
## 기타 속성설정
properties:
...
service:
  ## Swagger에서 조회되는 OSS 서비스 제공 URL Profile에 따라 변경됨
  domain-url: http://localhost:9001
  ## QueryParams Encoding 변환 문제로 변환처리 할 임시 URL
  replace-url: http://replace
```

OSS 서비스 등록

OSS는 개발된 외부 API를 서비스 메인과 서비스 상세 데이터에 OSS 서비스로 등록해서 사용한다
등록된 OSS 서비스는 OSS 서비스 요청 처리 API를 통해 서비스를 요청 처리 한다
- http://localhost:9001/swagger-ui/index.html#/OSS%20%EC%84%9C%EB%B9%84%EC%8A%A4/callServiceUsingPOST
- OSS 서비스 요청 처리 시 조회를 제외한 처리는 처리할 데이터(request_data), (변경전 데이터)old_data 데이터를 보내 OSS 사용 이력을 등록한다 (자세한 사용법은 Swagger API Docs 참조)
프론트 개발자에게는 등록한 OSS 서비스에 대해 안내해주고 해당 OSS 서비스 상세 정보는 OSS 서비스 조회로 확인할 수 있다
- http://localhost:9001/swagger-ui/index.html#/OSS%20%EC%84%9C%EB%B9%84%EC%8A%A4/getServiceInfoUsingGET
- 조회된 OSS 서비스 상세 정보를 바탕으로 프론트 개발을 진행하면 된다 (자세한 사항은 Swagger API Docs 참조)

편의를 위한 OSS 서비스 등록 화면 개발 예정

OSS 서비스 메인 등록

http://localhost:9001/swagger-ui/index.html#/OSS%20%EC%84%9C%EB%B9%84%EC%8A%A4%20%EB%A9%94%EC%9D%B8/serviceMainRegistrationUsingPOST

먼저 OSS 서비스 메인 데이터를 등록 해야함
OSS 서비스 메인 데이터 등록은 UI가 없으므로 현재 Swagger를 이용함

(필수)name: 코드명
description: 코드설명
constant_name: 상수명
upper_code: 상위 서비스 코드 (default: 0)
depth: 뎁스 (자동등록처리)
path: 서비스 경로 (자동등록처리)
path_name: 서비스 경로명 (자동등록처리)
order: 정렬순서 (default: 0)
(필수)base_url: Base URL (기본link-api 서비스처리 도메인)
- 이부분은 application.yml의 external-service.link.base-url을 우선적으로 사용하도록 설정되어있음
- external-service.link.enabled 값을 false 로 설정하면 DB의 base_url 데이터를 참조함
url: 서비스 메인 URL (Context PATH URL)
api_docs_url: Swagger API Docs URL (해당 iparking-link-api서비스의 Swagger API Docs URL)
enabled: 사용여부 (default: true)

Sample 데이터

아래의 Sample 데이터는 멤버스 서비스 하위서비스 등록을 위해 멤버스 서비스 코드를 upper_code 에 입력하여 등록함
하위 서비스가 아니라면 upper_code를 입력하지 않음

{
  "name": "멤버스 주차장/스토어 정책",
  "description": "멤버스 주차장/스토어 정책 설정",
  "constant_name": "MEMBERS_POLICY",
  "upper_code": 4,
  "base_url": "http://localhost:9002",
  "api_docs_url": "/swagger-ui.html#/members-policy-controller"
}

OSS 서비스 상세 등록

http://localhost:9001/swagger-ui/index.html#/OSS%20%EC%84%9C%EB%B9%84%EC%8A%A4%20%EC%83%81%EC%84%B8/ServiceDetailRegistrationUsingPOST

OSS 서비스 메인 하위의 서비스 상세 데이터 등록
OSS 서비스 상세 데이터 등록은 UI가 없으므로 현재 Swagger를 이용함

(필수)service_code: 서비스 코드 (서비스 메인 코드)
(필수)name: 코드명
description: 코드설명
constant_name: 상수명
order: 정렬순서 (default: 0)
(필수)http_method: 서비스 HttpMethod (POST, PUT, PETCH, DELETE, GET, OPTIONS, HEAD, TRACE)
(필수)url: 서비스 상세 URL (PathVariable까지 포함해서 서비스 메인 base_url 이후의 API URL 이후의 상세한 서비스 URL을 등록)
api_docs_url: Detail Swagger API Docs URL (서비스 메인에 등록된 api_docs_url 이후의 URL을 입력)
enabled: 사용여부 (default: true)
other_base_url: 타서비스 기본 URL (타 서비스 사용시 타 서비스 도메인 URL)
other_main_url: 타서비스 메인 URL (타 서비스 사용시 타 서비스 Context PATH URL)
other_enabled: 타서비스 사용여부 (default: false)

Sample 데이터

service_code 상위의 서비스코드 입력은 필수 그외 서비스 상세 iparking-link-api 정보를 등록한다

{
  "service_code": 7,
  "name": "멤버스 주차장 정책 설정 등록",
  "description": "멤버스 주차장 정책 설정 등록",
  "constant_name": "POST_V1_MEMBERS_PARKING_POLICY",
  "http_method": "POST",
  "url": "/v1/members/parking/policy",
  "api_docs_url": "/getMembersParkingPolicyUsingPOST"
}

OSS 서비스 롤백 등록

http://localhost:9001/swagger-ui/index.html#/OSS%20%EC%84%9C%EB%B9%84%EC%8A%A4%20%EB%A1%A4%EB%B0%B1/serviceRollbackRegistrationUsingPOST

OSS 등록 서비스에 대해 OSS 서비스 롤백 데이터를 등록 해주어야 롤백 처리가 가능하다

OSS 서비스 상세 하위의 서비스 롤백 등록
서비스 상세 하위의 서비스 롤백 데이터 등록

(필수)service_code: 서비스 메인 코드
(필수)service_detail_code: 서비스 상세 코드
(필수)http_method: 롤백 데이터 조회 URL HTTP METHOD (default: GET)
(필수)rollback_service_detail_code: 롤백 서비스 상세 코드 (롤백 처리 API 정보를 등록한 서비스 상세 코드 입력)
(필수)rollback_data_search_url: 롤백 데이터 조회 URL (서비스 메인 base_url 이후의 API URL을 입력)
rollback_api_docs_url: 롤백 Swagger API Docs URL (서비스 메인에 등록된 api_docs_url 이후의 URL을 입력)
enabled: 사용여부 (default: true)

{
  "http_method": "GET",
  "rollback_api_docs_url": "/getStoreDiscountRollbackUsingGET",
  "rollback_data_search_url": "/v1/members/discount/parkinglot/{park_seq}/store/rollback",
  "rollback_service_detail_code": 10
}

OSS 서비스 조회

http://localhost:9001/swagger-ui/index.html#/OSS%20%EC%84%9C%EB%B9%84%EC%8A%A4/getServiceInfoUsingGET

Swagger의 OSS 등록된 서비스 조회에서 OSS에 등록한 서비스를 확인할 수 있음

프론트 개발자에게 OSS-API Swagger 에서 등록된 서비스를 조회하여서 개발하면 된다고 알려주면 됨

아래의 항목 중 프론트 개발자는 프론트 개발을 위해서 service_url로 API를 호출하면 되고
상세 Swagger API Docs 는 service_detail_api_docs_url을 참조하면된다

서비스 주요 정보 (프론트 개발자는 이 데이터만 참조하면 됨)

service_category: 서비스 카테고리 상위 서비스가 있다면 연계된 카테고리 정보를 모두 보여줌
service_main_name: 서비스 메인 명 (서비스 현재 카테고리)
service_detail_name: 서비스 상세 기능 명
service_url: OSS 서비스 요청처리 URL (프론트 개발시 요청할 URL)
service_main_api_docs_url: 해당 서비스의 Swagger Api Docs URL (해당link-api 서비스의 Swagger API Docs URL)
service_detail_api_docs_url: 서비스 상세 기능에 대한 Swagger API Docs URL (해당link-api 상세 서비스의 Swagger API Docs URL)
service_link_url: 연계 서비스 URL (해당link-api 상세 서비스의 REST API URL)
rollback_possible: 롤백 가능 여부 (true: 롤백 가능, false: 롤백 불가능)

서비스 전체 정보

service_main_info: 서비스 메인 정보
service_detail_info: 서비스 상세 정보
service_rollback_info: 서비스 롤백 정보
rollback_service_detail_info: 서비스 롤백 처리 상세 정보

Sample 데이터

주차장 정보조회 OSS 서비스 조회 데이터

{
  "code": 100,
  "msg": "SUCCESS",
  "result": [
    {
      "service_category": "멤버스|멤버스 할인 정책|멤버스 스토어 정책",
      "service_main_name": "멤버스 스토어 정책",
      "service_detail_name": "멤버스 스토어 정책 등록",
      "service_url": "http://localhost:9001/v1/service/8/4",
      "service_main_api_docs_url": "http://localhost:9002/swagger-ui.html#/멤버스%20할인%20정책%20설정%7C멤버스%20스토어%20정책",
      "service_detail_api_docs_url": "http://localhost:9002/swagger-ui.html#/멤버스%20할인%20정책%20설정%7C멤버스%20스토어%20정책/registStorePolicyUsingPOST",
      "service_link_url": "http://localhost:9002/v1/members/discount/policy/parkinglot/{park_seq}/store",
      "rollback_possible": true,
      "service_main_info": {
        "code": 8,
        "name": "멤버스 스토어 정책",
        "description": "멤버스 스토어 정책",
        "constant_name": "MEMBERS_DISCOUNT_POLICY_STORE",
        "upper_code": 7,
        "depth": 2,
        "path": "4|7|8",
        "path_name": "멤버스|멤버스 할인 정책|멤버스 스토어 정책",
        "base_url": "http://localhost:9002",
        "url": "",
        "api_docs_url": "/swagger-ui.html#/멤버스%20할인%20정책%20설정%7C멤버스%20스토어%20정책",
        "enabled": true
      },
      "service_detail_info": {
        "service_code": 8,
        "code": 4,
        "name": "멤버스 스토어 정책 등록",
        "description": "멤버스 스토어 정책 등록",
        "constant_name": "POST_V1_MEMBERS_DISCOUNT_POLICY_STORE",
        "http_method": "POST",
        "url": "/v1/members/discount/policy/parkinglot/{park_seq}/store",
        "api_docs_url": "/registStorePolicyUsingPOST",
        "enabled": true,
        "other_enabled": false
      },
      "service_rollback_info": {
        "service_code": 8,
        "service_detail_code": 4,
        "rollback_service_detail_code": 7,
        "http_method": "GET",
        "rollback_data_search_url": "/v1/members/discount/policy/parkinglot/{park_seq}/store/rollback",
        "rollback_api_docs_url": "/getStorePolicyRollbackUsingGET",
        "enabled": true
      },
      "rollback_service_detail_info": {
        "service_code": 8,
        "code": 7,
        "name": "멤버스 스토어 정책 롤백",
        "description": "멤버스 스토어 정책 롤백",
        "constant_name": "POST_V1_MEMBERS_STORE_POLICY_ROLLBACK",
        "http_method": "POST",
        "url": "/v1/members/discount/policy/parkinglot/store/rollback",
        "api_docs_url": "/applyStorePolicyRollbackUsingPOST",
        "enabled": true,
        "other_enabled": false
      }
    }
  ]
}

OSS 서비스 처리

http://localhost:9001/swagger-ui/index.html#/OSS%20%EC%84%9C%EB%B9%84%EC%8A%A4/callServiceUsingPOST

Swagger의 OSS 등록된 서비스 조회에서 OSS에 등록한 서비스를 확인할 수 있음

프론트 개발자가 OSS 서비스를 처리하기위해서는 OSS-API의 OSS 서비스 요청처리(/v1/service/{service_main_code}/{service_detail_code}) API를 호출하면된다

아래의 항목 중 프론트 개발자는 프론트 개발을 위해서 service_url로 API를 호출하면 되고
상세 Swagger API Docs 는 service_detail_api_docs_url을 참조하면된다

서비스 요청 기능 설명

OSS 서비스 요청처리 URL 기본구조는 서비스 메인코드와 서비스 상세코드를 PathVariable 로 받아서 처리한다
OSS 서비스로 등록된 서비스 정보는 [OSS 등록된 서비스 조회] 를 통해 확인할 수 있다
OSS 서비스 요청처리는 POST 요청으로 받으며 요청 객체는JSON으로 받는다
OSS 서비스 요청처리는 요청을 받아서 LINK 서비스(link-api)와 통신하여 처리할 때 모든 요청(POST,GET,PATCH,PUT,DELETE)에 대하여 등록된 HttpMethod에 따라 OSS-API에서 자동 분기처리 하고 이력을 남긴다

서비스 요청 PathVariable

서비스 메인코드(service_main_code): 서비스 카테고리 그룹
서비스 상세코드(service_detail_code): 서비스 상세기능 코드
요청 URL 예시) http://localhost:9001/v1/service/1/1

서비스 요청 객체

각 서비스별 요청객체 작성은 [OSS 등록된 서비스 조회] 에서 조회된 각 서비스별 Api Docs URL을 참조

old_data - 수정처리 시 반드시 변경전 데이터를 old_data 필드에 담아서 보낸다
삭제나 등록시에는 비워서 보낸다
request_data - 해당 서비스를 통해 처리할 데이터를 담아서 보낸다
request_reason - 요청 사유 입력

Sample 데이터

아래는 아이디 변경 요청 JSON 데이터 예시

{
  "loginId": "msgwon",
  "old_data": {
    "seq": "91278",
    "id": "PACLc3d8f62d57a74a2b8f038ad65d071cc4"
  },
  "request_data": {
    "new_id": "testid",
    "seq": "91278",
    "id": "PACLc3d8f62d57a74a2b8f038ad65d071cc4"
  },
  "request_reason": "요청사유"
}

OSS 서비스 처리 내역

화면 경로: OSS 관리 - 서비스 처리 내역

관리자로 등록된 사용자만 사용할 수 있으며
OSS 서비스 처리 내역을 조회할 수 있고 상세 항목별로 최근 2개의 데이터에 대해 롤백 처리 할 수 있다

OSS 사용자 관리

화면 경로: OSS 관리 - 사용자 관리
IMIS에 등록된 아이디*를 검색하여 관리자 아이디를 등록할 수 있으며
관리자 아이디로 등록된 사용자만 OSS 관리 카테고리에 있는 기능들을 사용할 수 있다
