[아파치 카프카 입문과 활용] 1. Apache kafka 기본개념 및 생태계

www.youtube.com/watch?v=catN_YhV6To&list=PL3Re5Ri5rZmkY46j6WcJXQYRlDRZSUQ1j&index=13



Kafka 기본개념 및 생태계

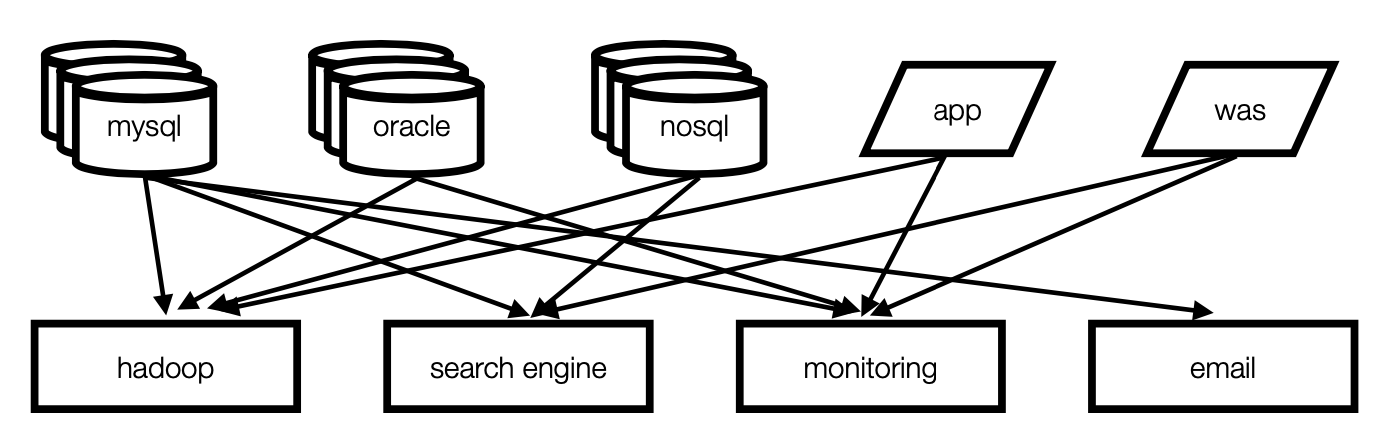

Before Kafka

• 엔드투엔드(end-to-end) 연결 방식의 아키텍쳐
• 데이터 연동의 복잡성 증가(하드웨어, 운영체제, 장애 등)
• 각기 다른 데이터 파이프라인 연결 구조
• 확장에 엄청난 노력 필요

모든 시스템으로 데이터를 전송 실시간 처리도 가능한 것 데이터가 갑자기 많아지더라도 확장이 용이한 시스템이 필요함

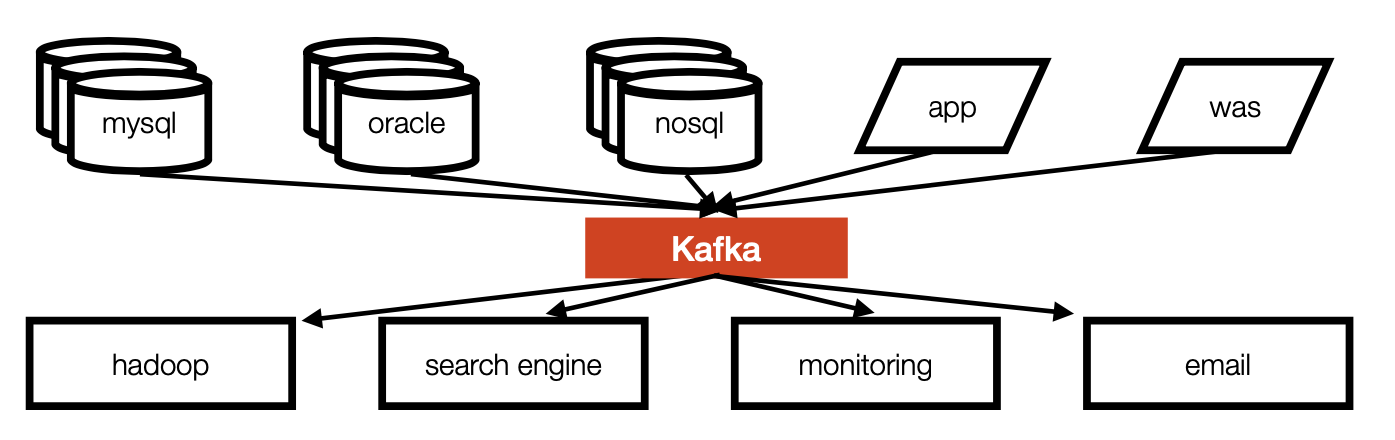

After Kafka

• 프로듀서/컨슈머 분리
• 메시지 데이터를 여러 컨슈머에게 허용
• 높은 처리량을 위한 메시지 최적화
• 스케일 아웃 가능
• 관련 생태계 제공

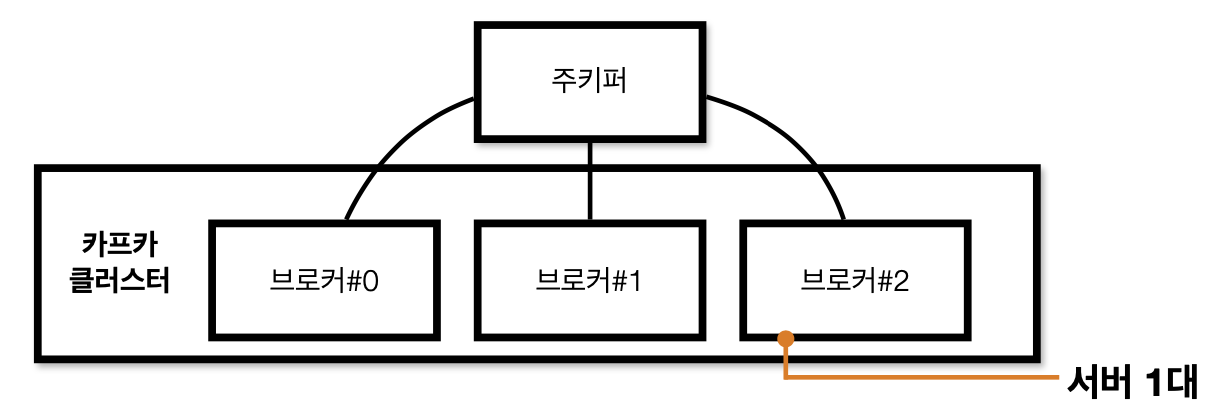

Kafka broker

• 실행된 카프카 애플리케이션 서버 중 1대
• 3대 이상의 브로커로 클러스터 구성
• 주키퍼와 연동(~2.5.0버젼)
  • 주키퍼의 역할 : 메타데이터(브로커id, 컨트롤러id 등) 저장
• n개 브로커 중 1대는 컨트롤러(Controller)기능 수행
  • 컨트롤러 : 각 브로커에게 담당파티션 할당 수행
  • 브로커 정상 동작 모니 터링 관리
  • 누가 컨트롤러 인지는 주키퍼에 저장



Record

new ProducerRecord<String,String>("topic","key","message");

ConsumerRecords<String,String> records = consumer.poll(1000);
for (ConsumerRecord<String,String> record : records) {
  ...
{

• 객체를 프로듀서에서 컨슈머로 전달하기 위해 Kafka 내부에 byte형태로 저 장할 수 있도록 직렬화/역직렬화하여 사용
• 기본 제공 직렬화 class : StringSerializer, ShortSerializer 등
• 커스텀 직렬화 class를 통해 Custom Object 직렬화/역직렬화 가능

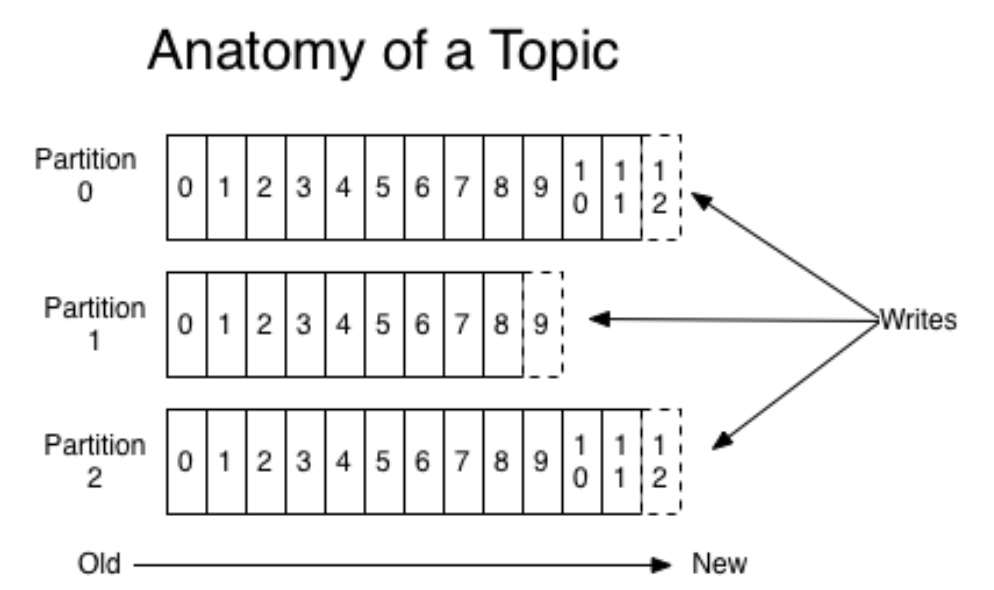

Topic & Partition

https://kafka.apache.org/documentation/#introduction

• 메시지 분류 단위
• n개의 파티션 할당 가능
• 각 파티션마다 고유한 오프셋(offset)을 가짐
• 메시지 처리순서는 파티션 별로 유지 관리됨

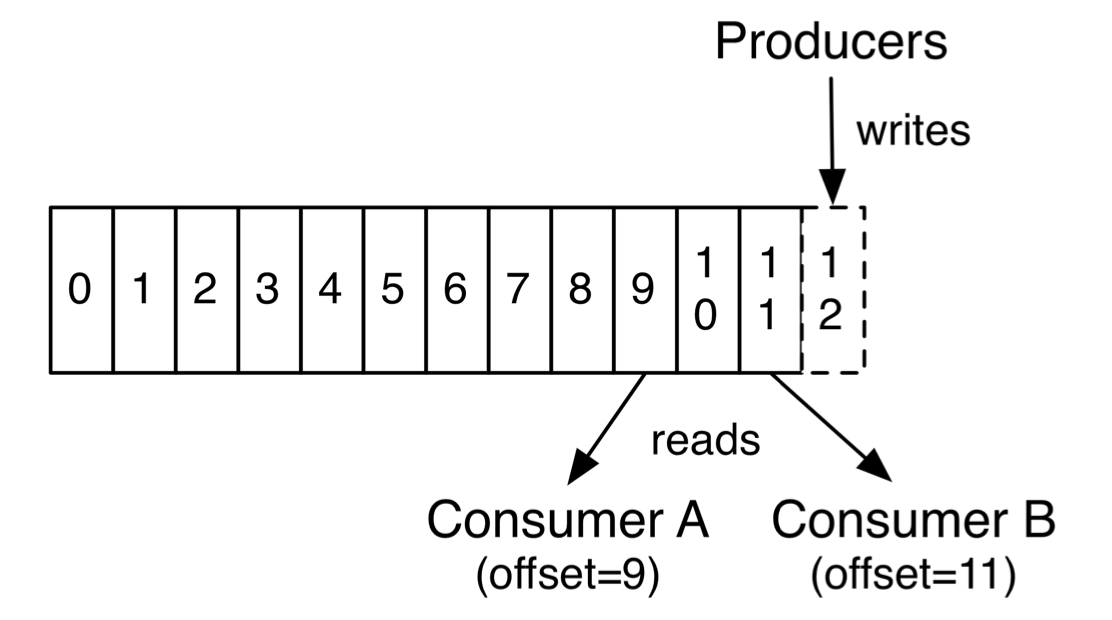

Producer & Comsumer

https://kafka.apache.org/documentation/#introduction

1. 프로듀서는레코드를생성하여브로커로전송
2. 전송된레코드는파티션에신규오프셋과함께기록됨
3. 컨슈머는브로커로부터레코드를요청하여가져감(polling)

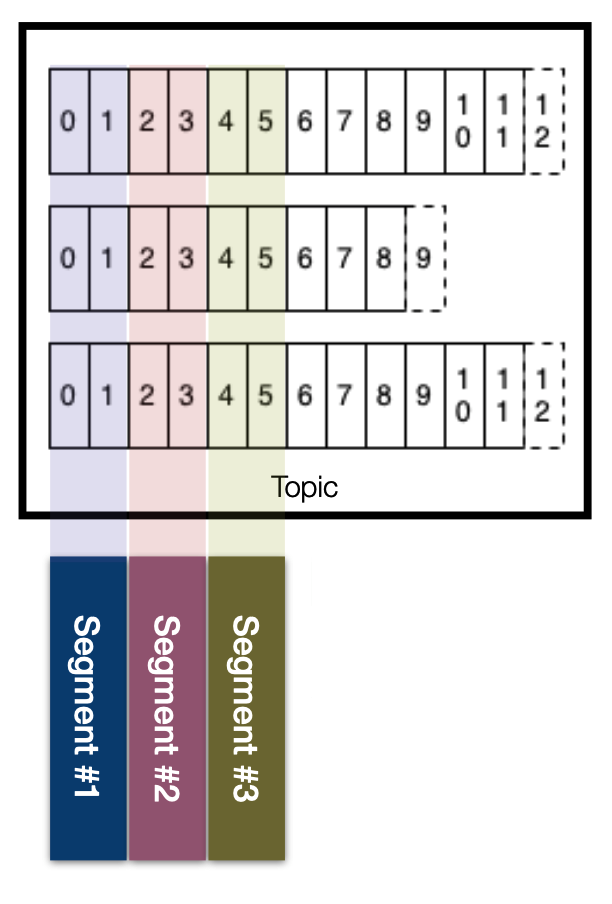

Kafka log and segment

• 실제로 메시지가 저장되는 파일시스템 단위
• 메시지가 저장될때는 세그먼트파일이 열려있음
• 세그먼트는 시간 또는 크기 기준으로 닫힘
• 세그먼트가 닫힌 이후 일정 시간(또는 용량)에 따라 삭제(delete) 또는 압축(compact)

-rw-rw-r-- 1 ec2-user ec2-user 10485760 6월 5 03:54 00000000000000000000.index
-rw-rw-r-- 1 ec2-user ec2-user 0 6월 5 03:54 00000000000000000000.log
-rw-rw-r-- 1 ec2-user ec2-user 10485756 6월 5 03:54 00000000000000000000.timeindex
-rw-rw-r-- 1 ec2-user ec2-user 8 6월 5 03:54 leader-epoch-checkpoint

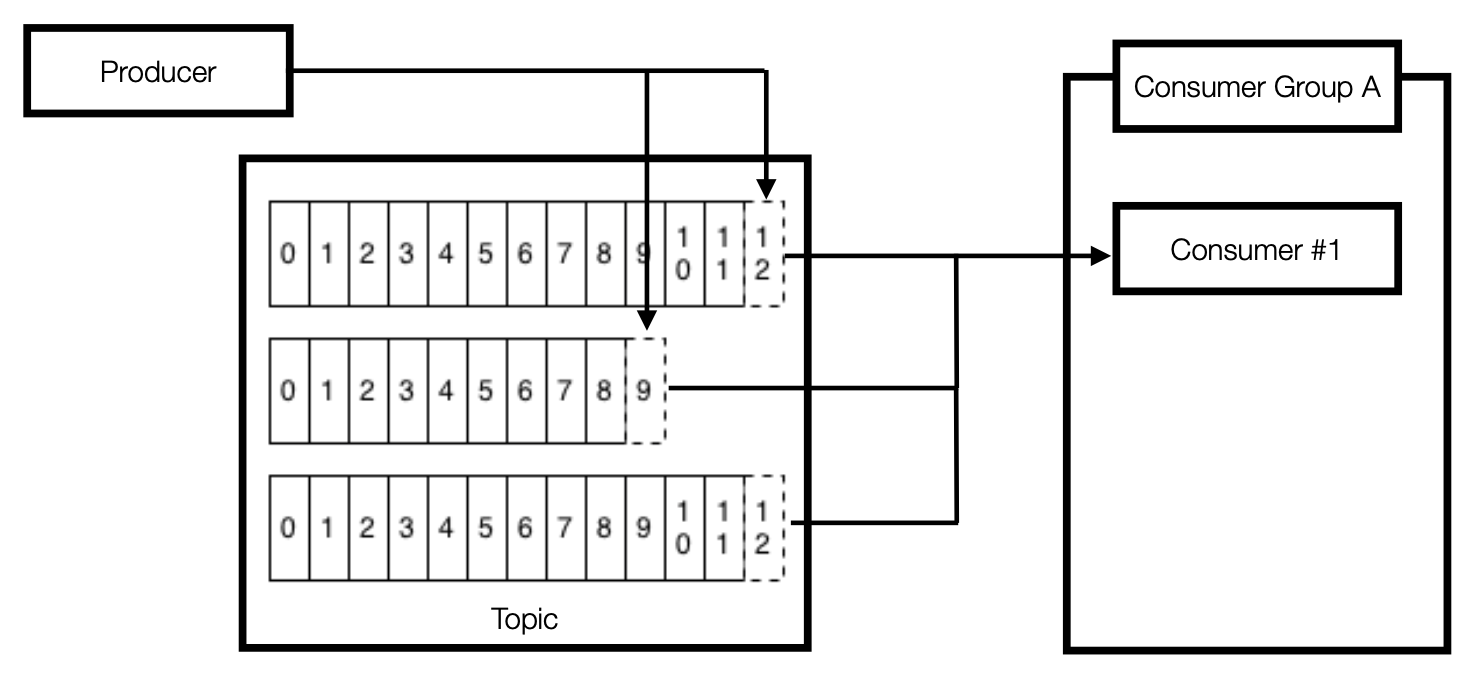

파티션 3개인 토픽과 컨슈머 1대

• 파티션이 3개인 토픽
• 1개의 프로듀서가 토픽에 레코드를 보내는 중
• 1개의 컨슈머가 3개의 partition으로 부터 polling 중

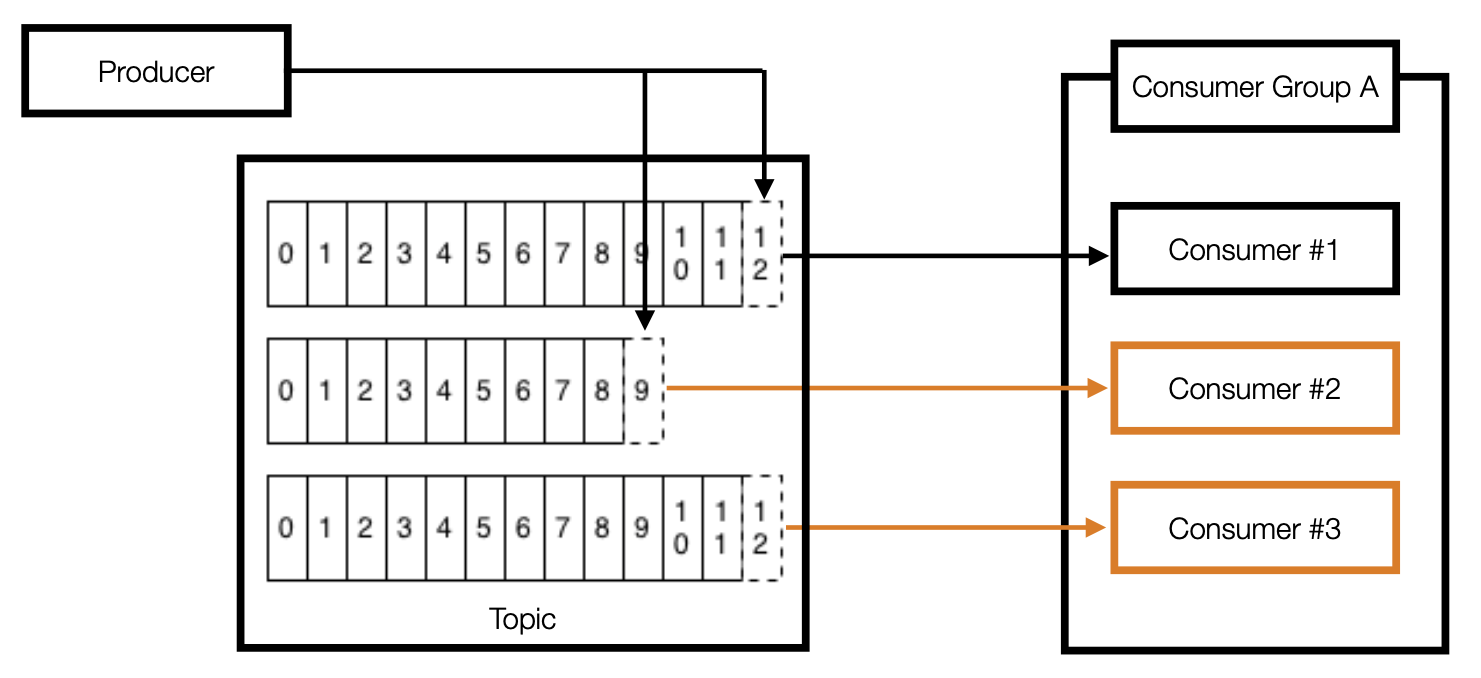

파티션 3개인 토픽과 컨슈머 3대

• 파티션이 3개인 토픽
• 1개의 프로듀서가 토픽에 레코드를 보내는 중
• 3개의 컨슈머로 이루어진 1개의 컨슈머 그룹이 토픽으로 부터 polling 중

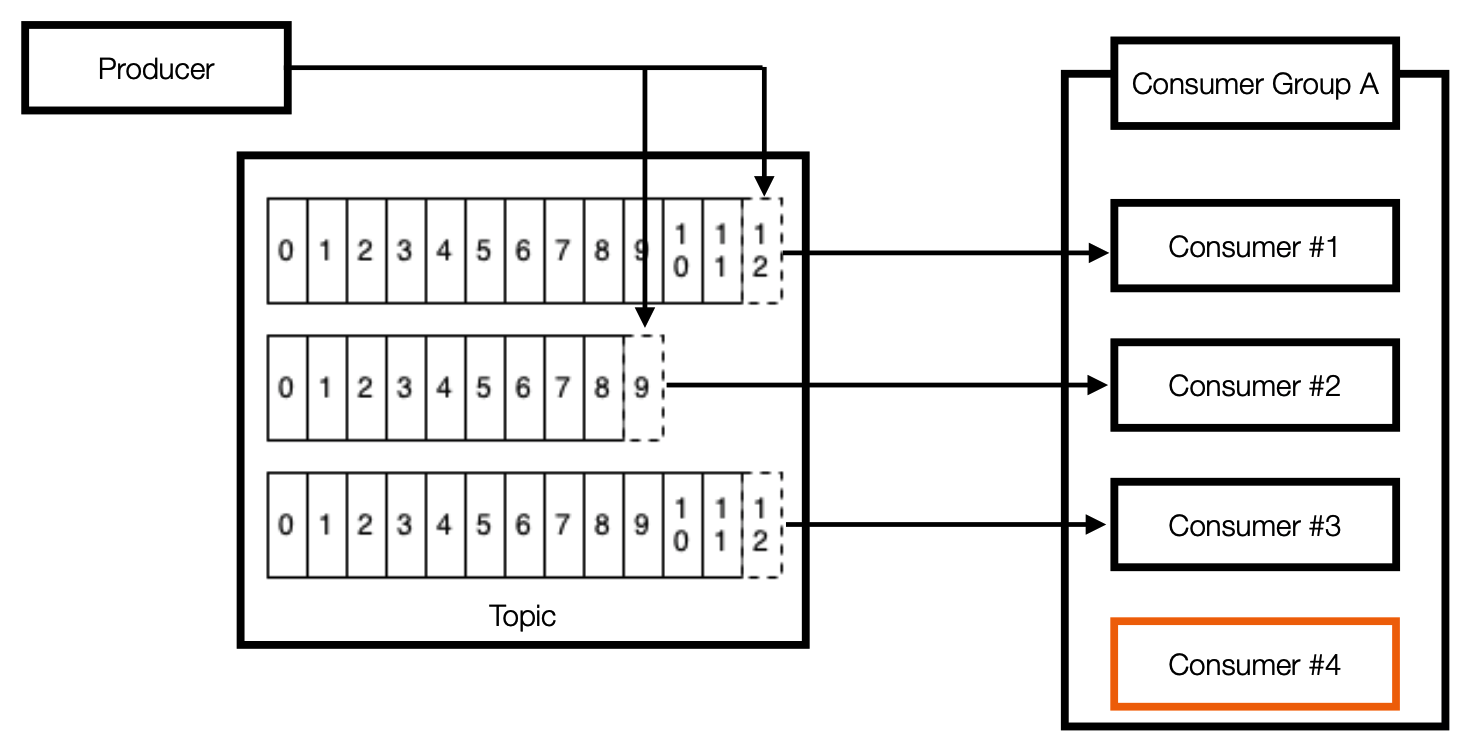

파티션이 3개인 토픽과 컨슈머 4대

• 가능한 경우 : 파티션개수 >= 컨슈머 개수
• 불가능 : 파티션개수 < 컨슈머 개수
  • 남은 컨슈머는 파티션을 할당받지 못하고 대기 중

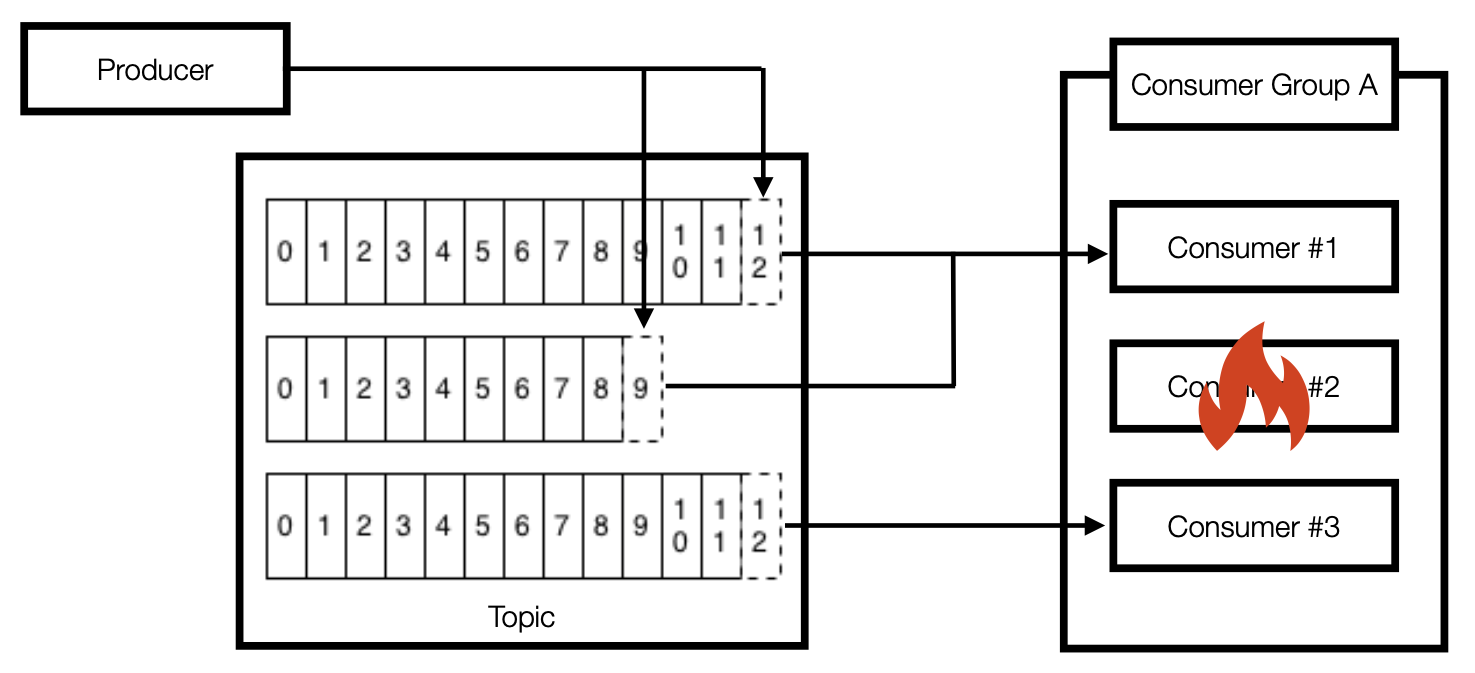

컨슈머 3대 중 1대 장애 발생

• 컨슈머 중 한개가 장애가 난 경우에 대한 대비 가능
• 리밸런스 발생 : 파티션 컨슈머 할당 재조정
• 나머지 컨슈머가 파티션으로 부터 polling 수행

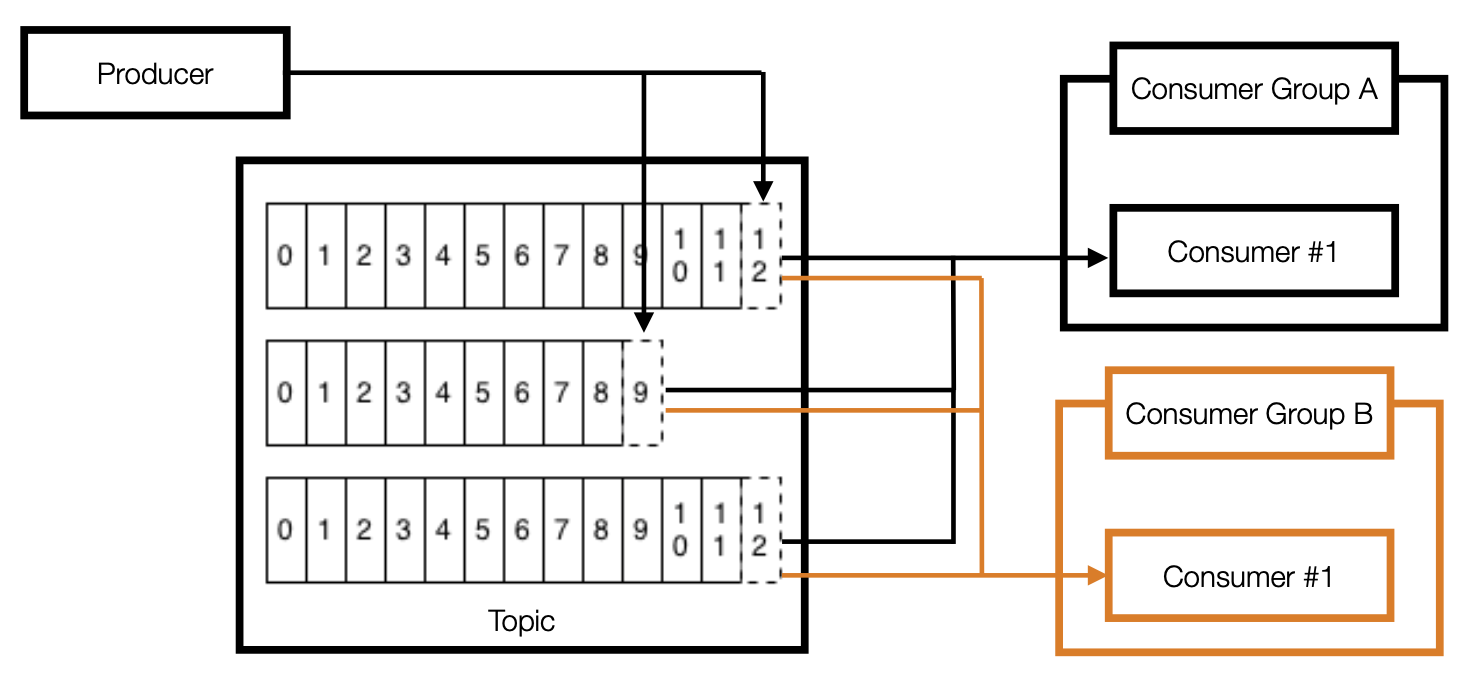

2개 이상의 컨슈머 그룹

• 목적에 따른 컨슈머 그룹을 분리할 수 있음
• 1개 토픽에는 여러 컨슈머 그룹 할당 가능

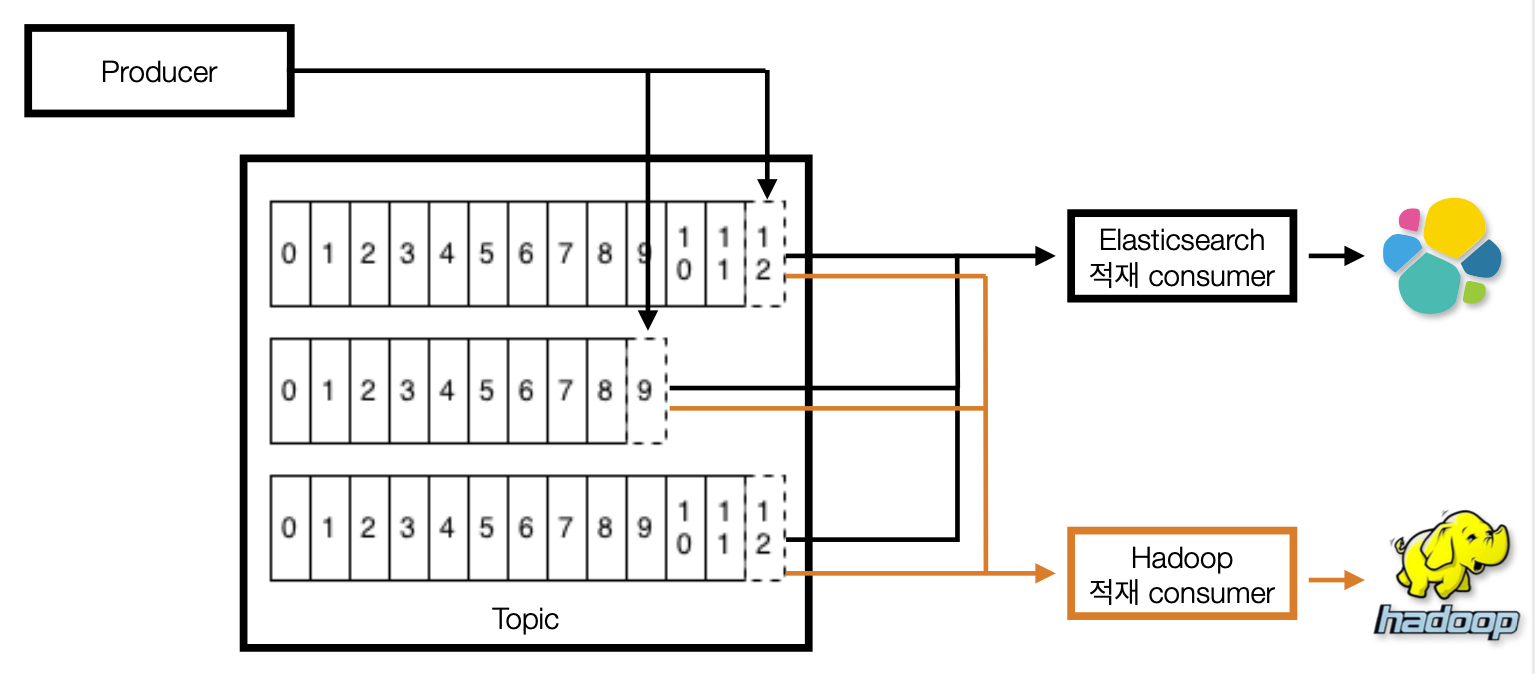

애플리케이션 로그 적재용 컨슈머 그룹 2개

• Application log 적재 상황 Example
  • 엘라스틱서치 : 로그 실시간 확인용. 시간순 정렬
  • 하둡 : 대용량 데이터 적재. 이전 데이터 확인용

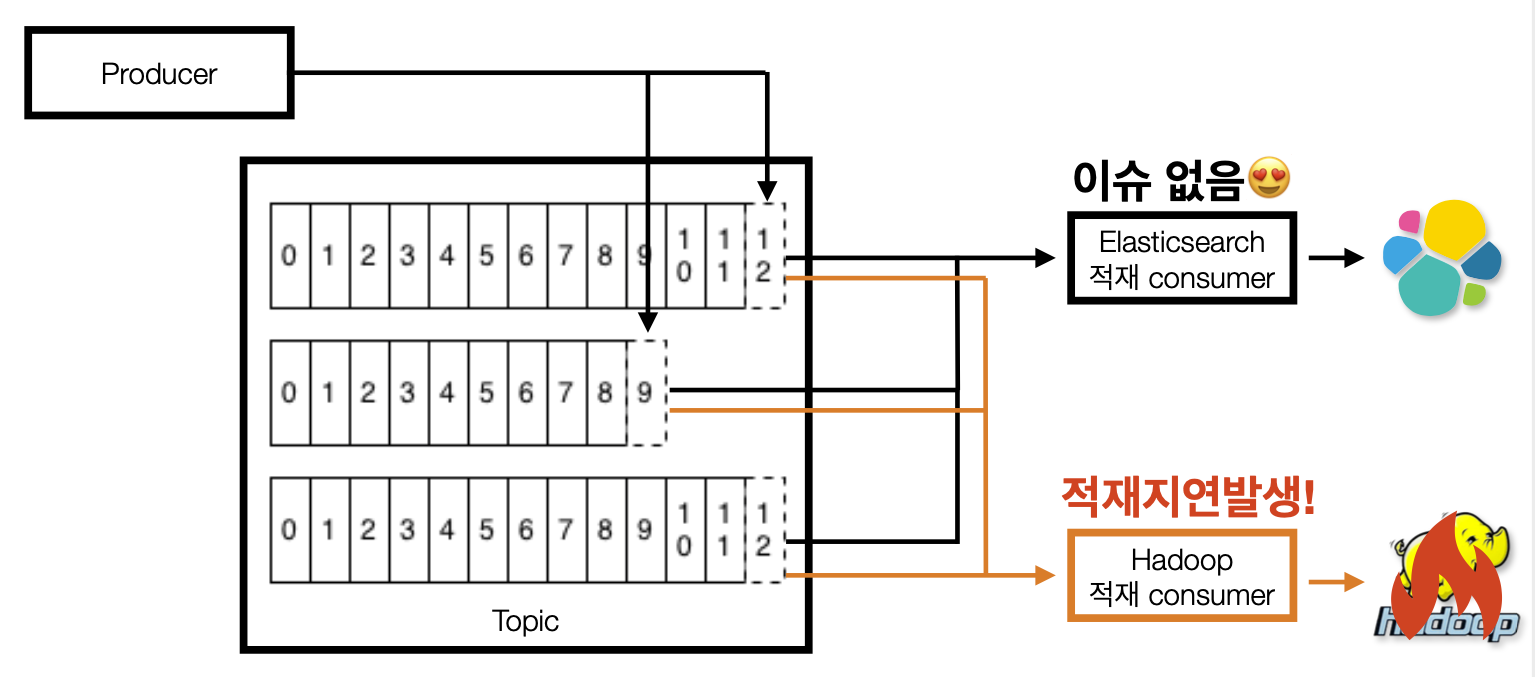

컨슈머 그룹 장애에 격리되는 다른 컨슈머 그룹

• 컨슈머 그룹간 간섭(coupling) 줄임
• 하둡에 이슈가 발생하여 컨슈머의 적재지연이 발생하더라도 엘라스틱서치에 적재하는 컨슈머의 동작에는 이슈가 없음

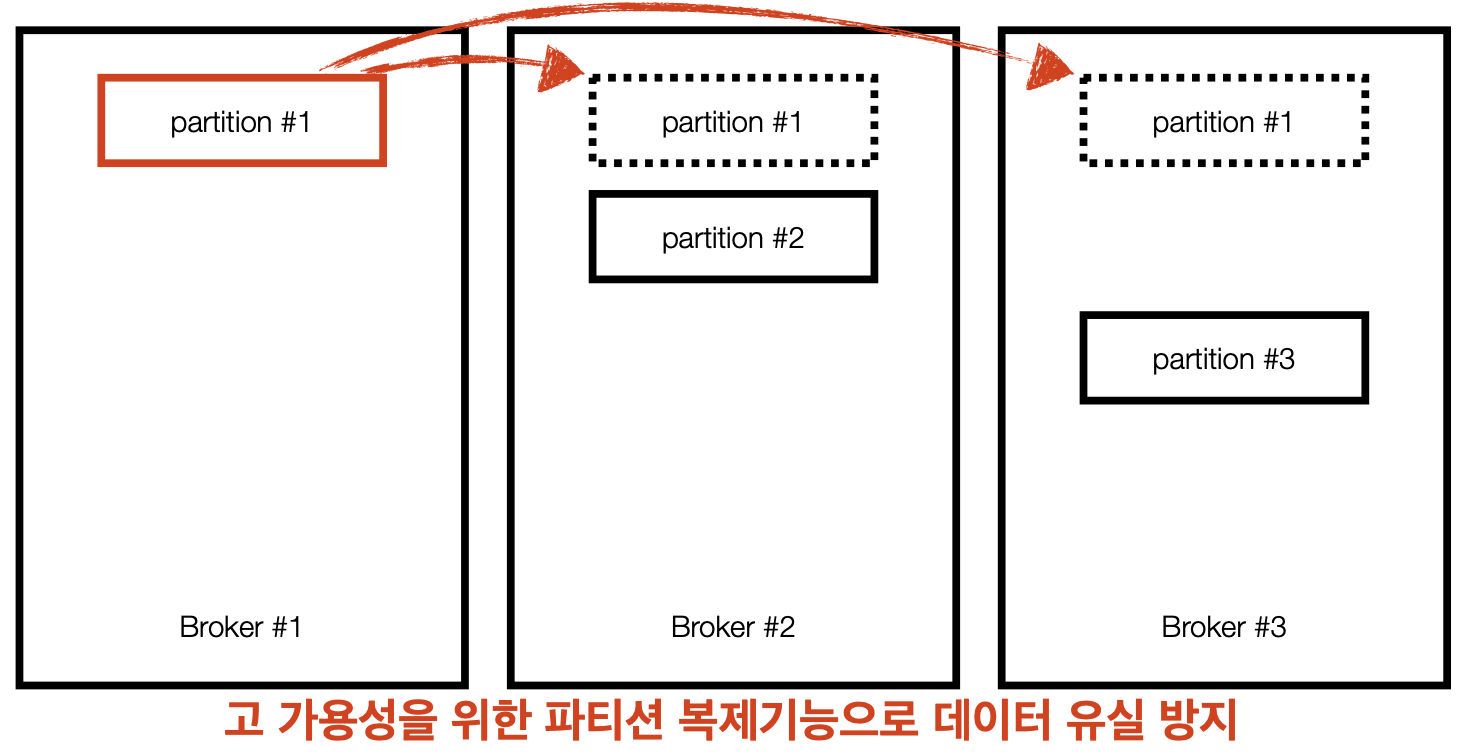

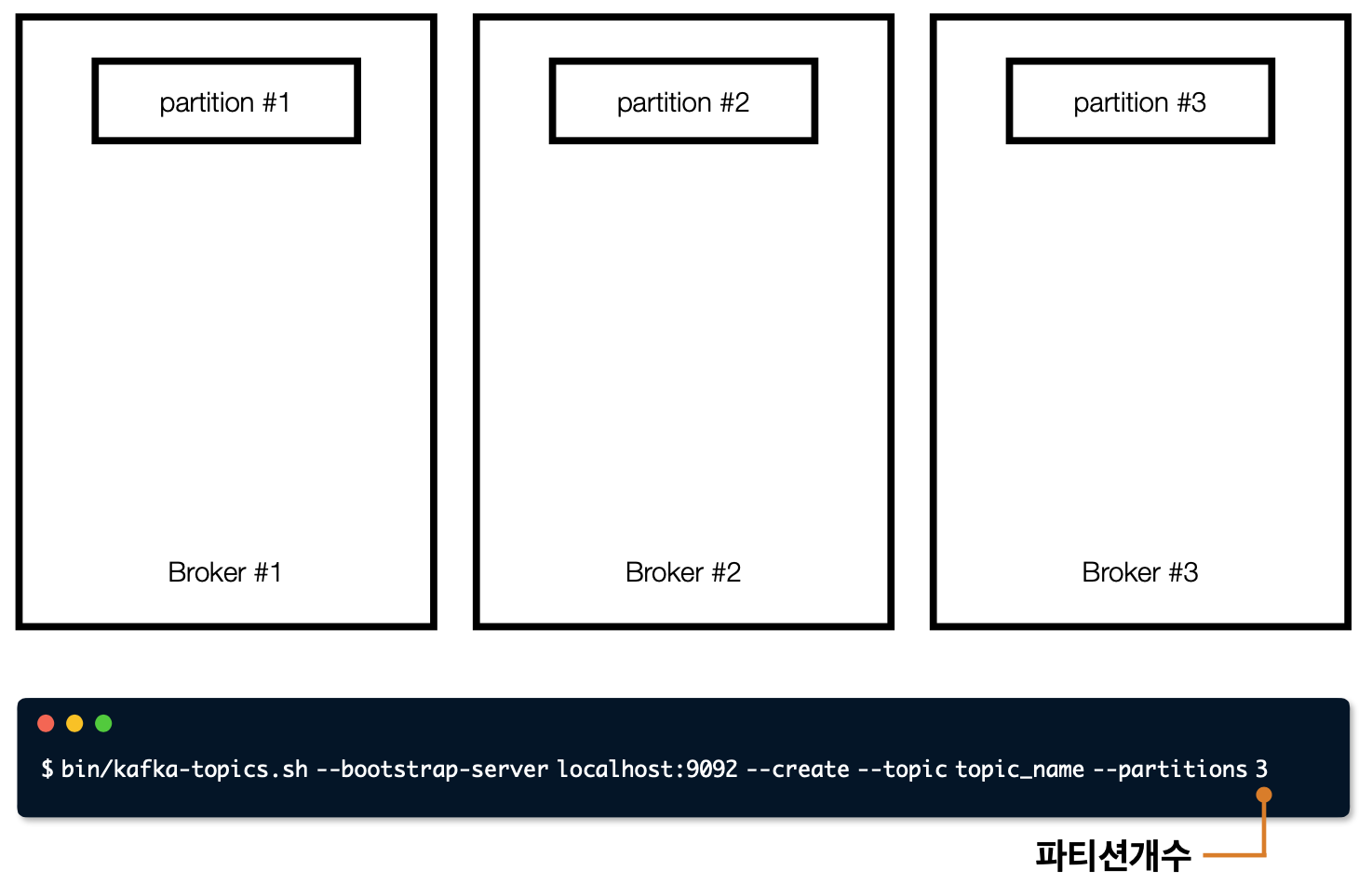

Broker partition replication

$ bin/kafka-topics.sh --bootstrap-server localhost:9092 --create --topic topic_name --partitions 3

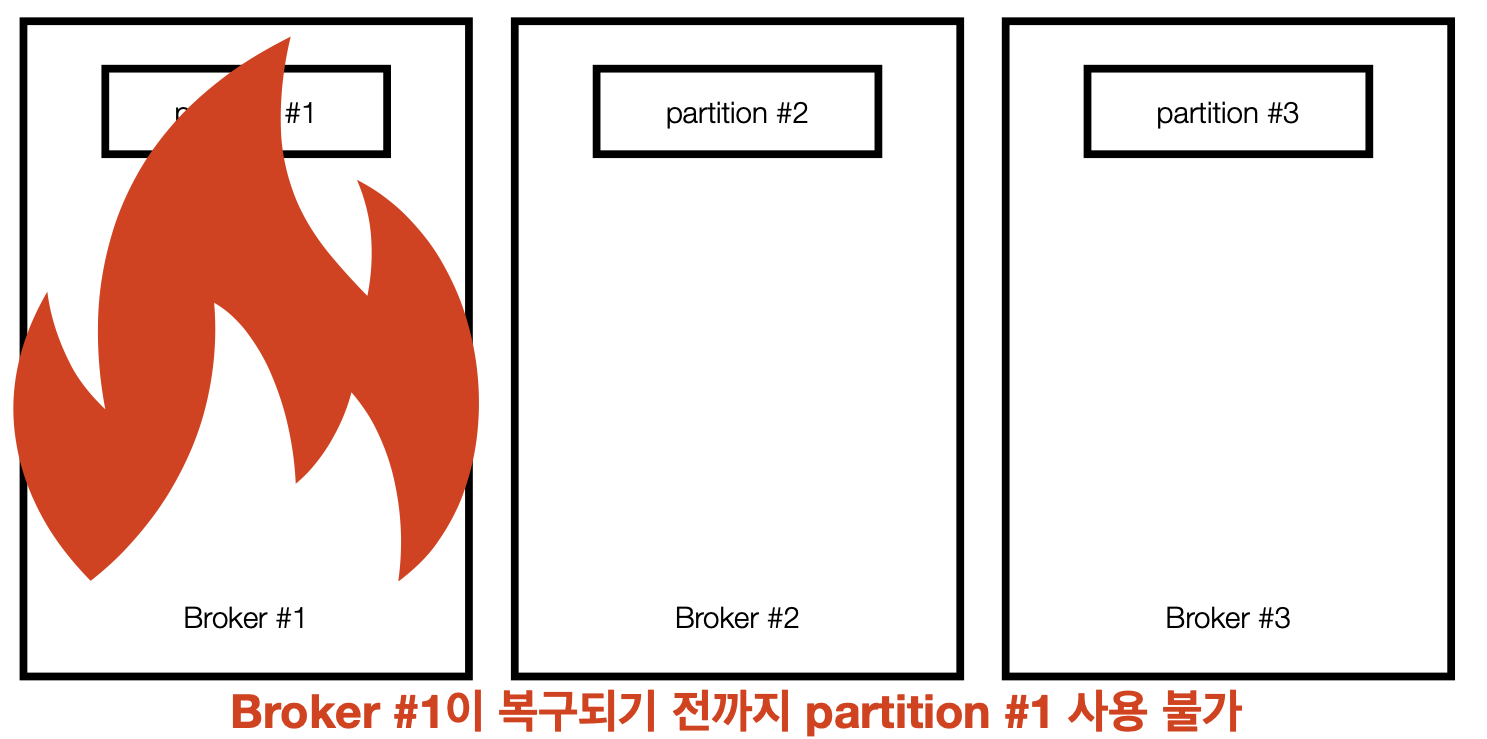

• Question : Kafka broker 이슈에 대응하기 위해 사용할 수 있는 방법은?
• Answer : Partition을 다른 Broker에 복제하여 이슈에 대응한다
  1번 Broker에 이슈가 생기면 다른 Broker에 복제된 데이터를 사용한다

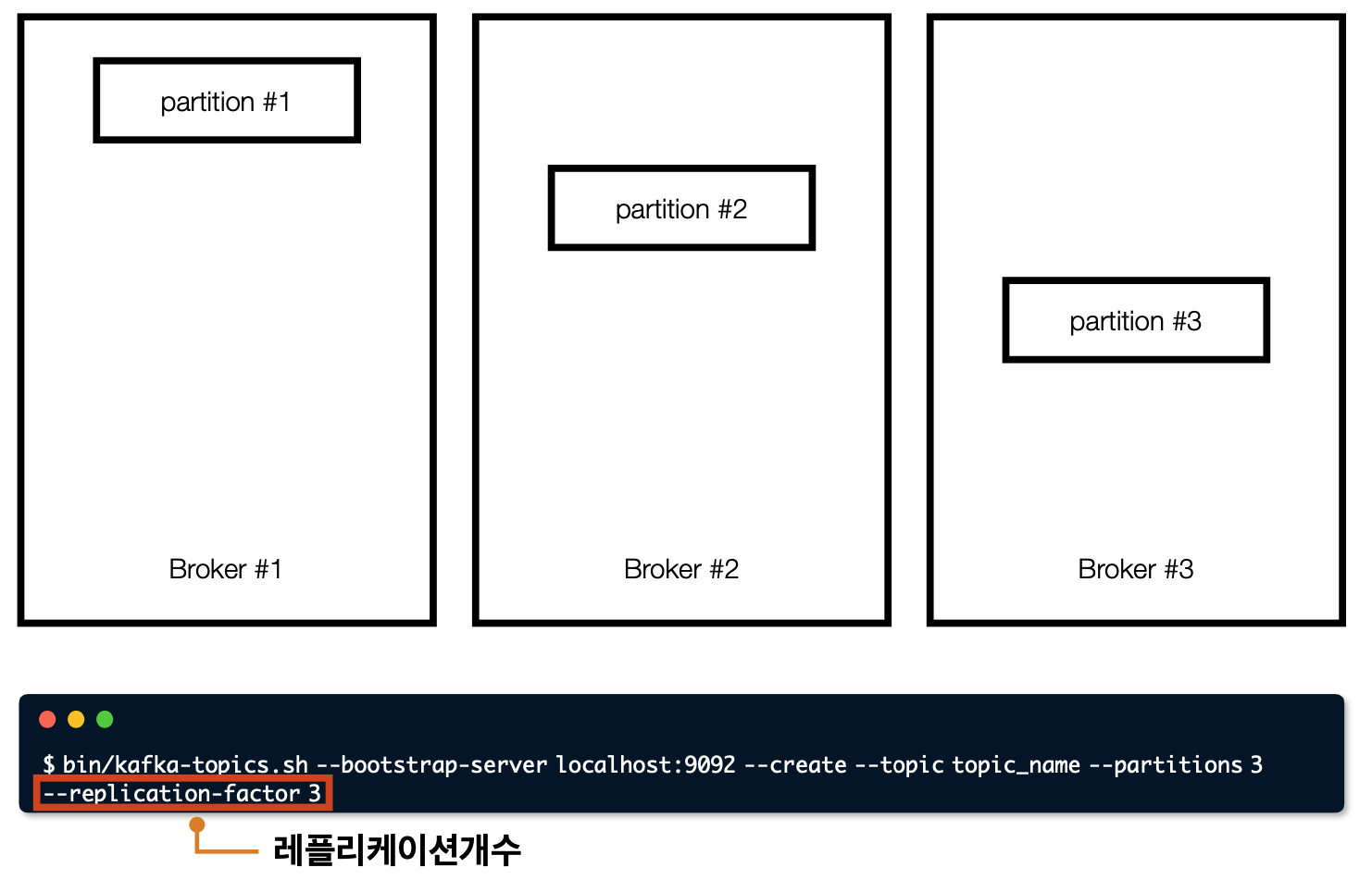

Broker partition replication 설정 in kakfa-topics



고가용성을 위한 복제

$ bin/kafka-topics.sh --bootstrap-server localhost:9092 --create --topic topic_name --partitions 3 --replication-factor 3

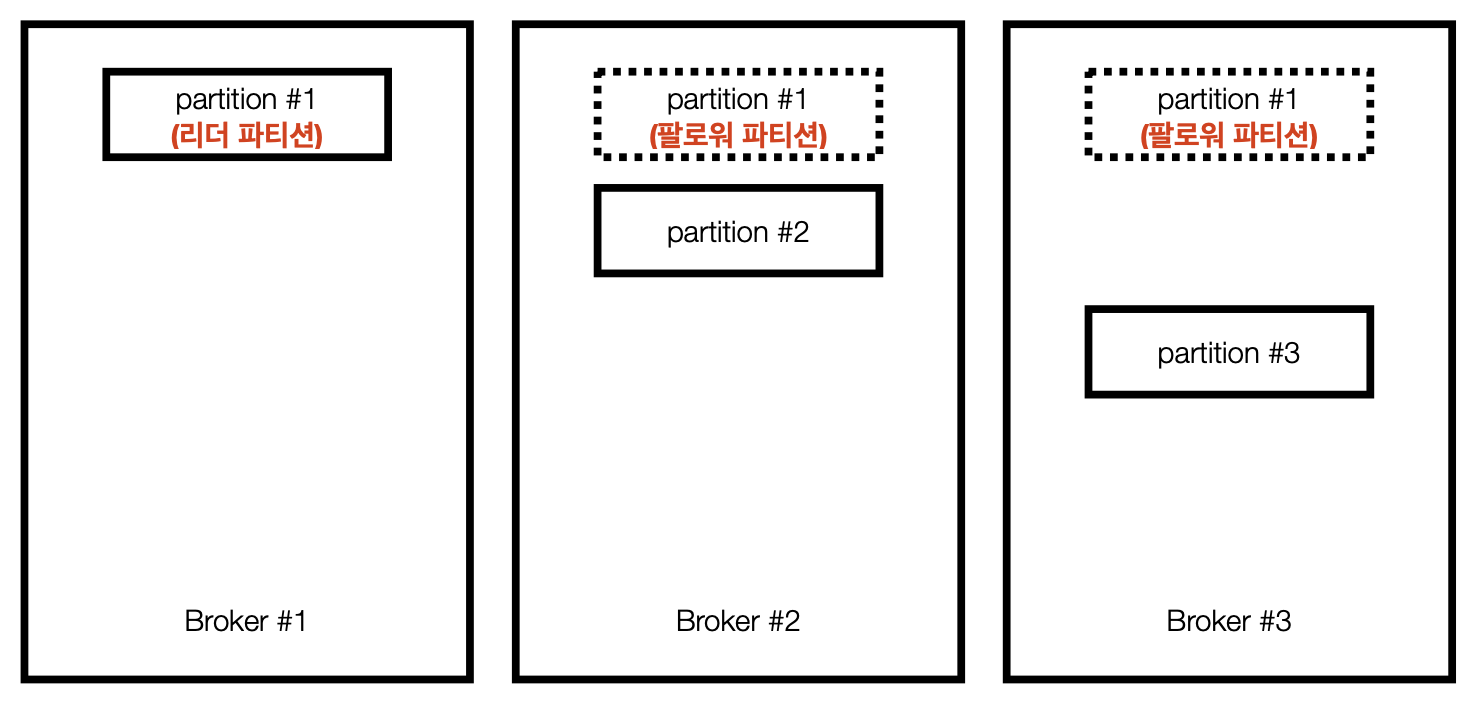

리더 파티션, 팔로워 파티션

• 리더 파티션 : Kafka 클라이언트와 데이터를 주고 받는 역할
• 팔로워 파티션 : 리더 파티션으로 부터 레코드를 지속 복제(복제하는데 시간 이 걸림)
  리더 파티션의 동작이 불가능할 경우 나머지 팔로워 중 1개가 리더 로 선출됨

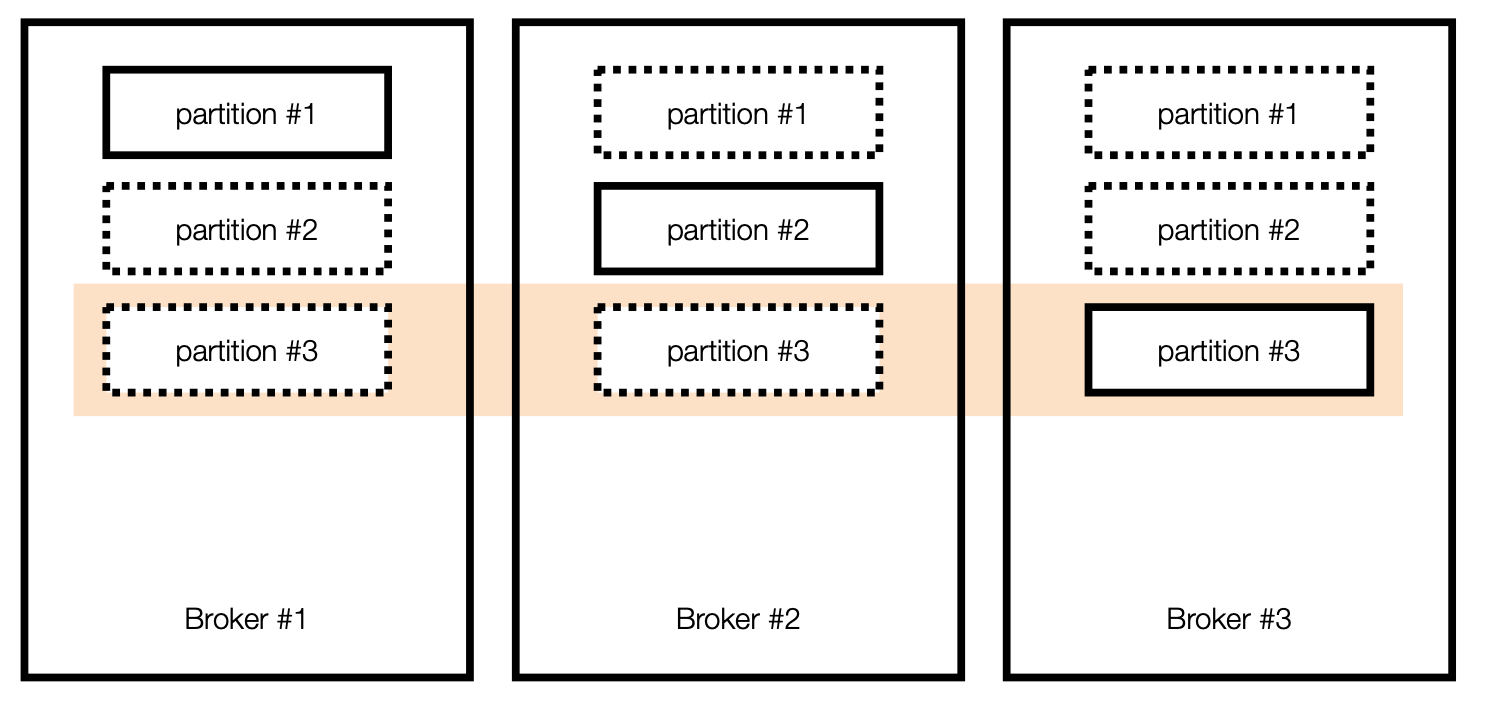

ISR, 리더와 팔로워의 싱크

• 파티션 3개, 레플리케이션이 3개로 이루어진 토픽이 브로커에 할당된 모습
• 특정 파티션의 리더, 팔로워가 레코드가 모두 복제되어 sync가 맞는 상태 👉 ISR(In-Sync Replica)
• ISR이 아닌 상태에서 장애가 나면... 👉 unclean.leader.election.enable

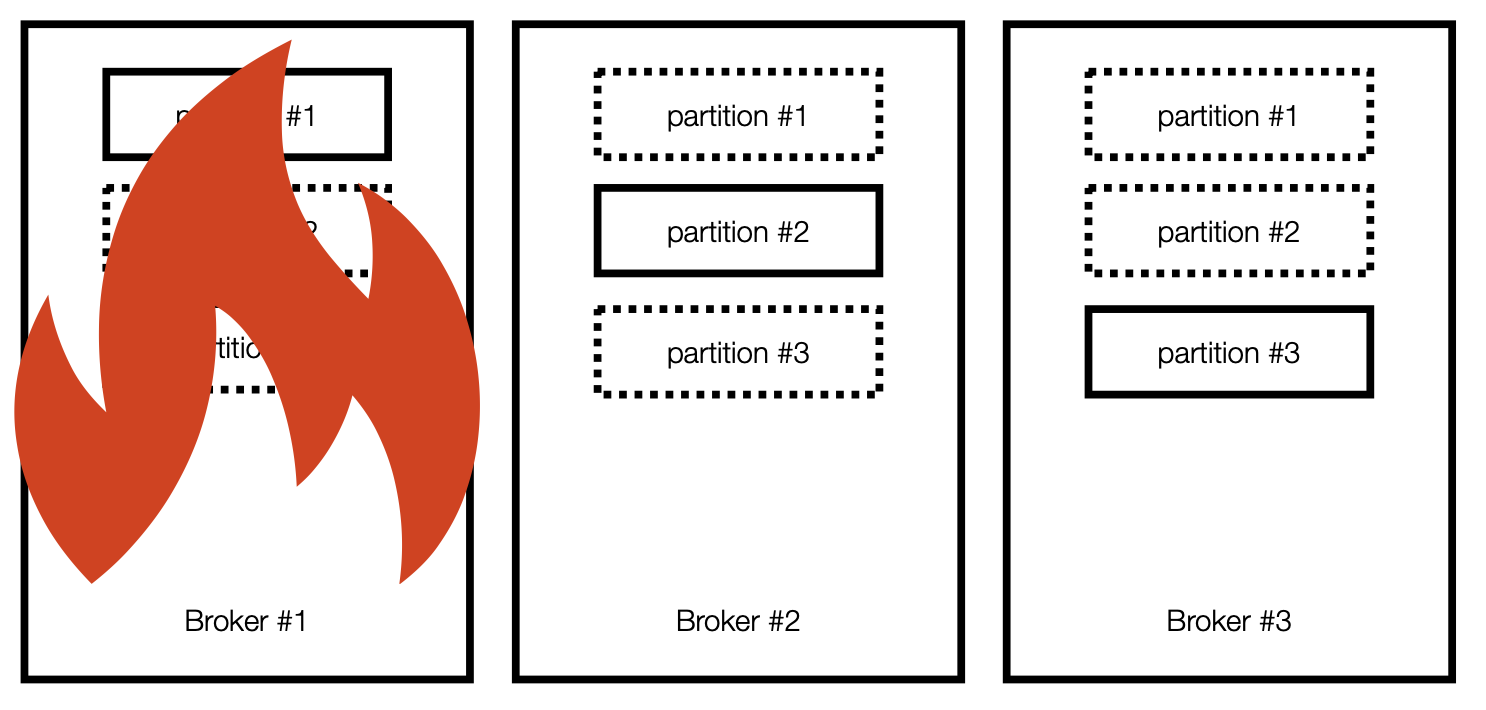

Broker partition replication

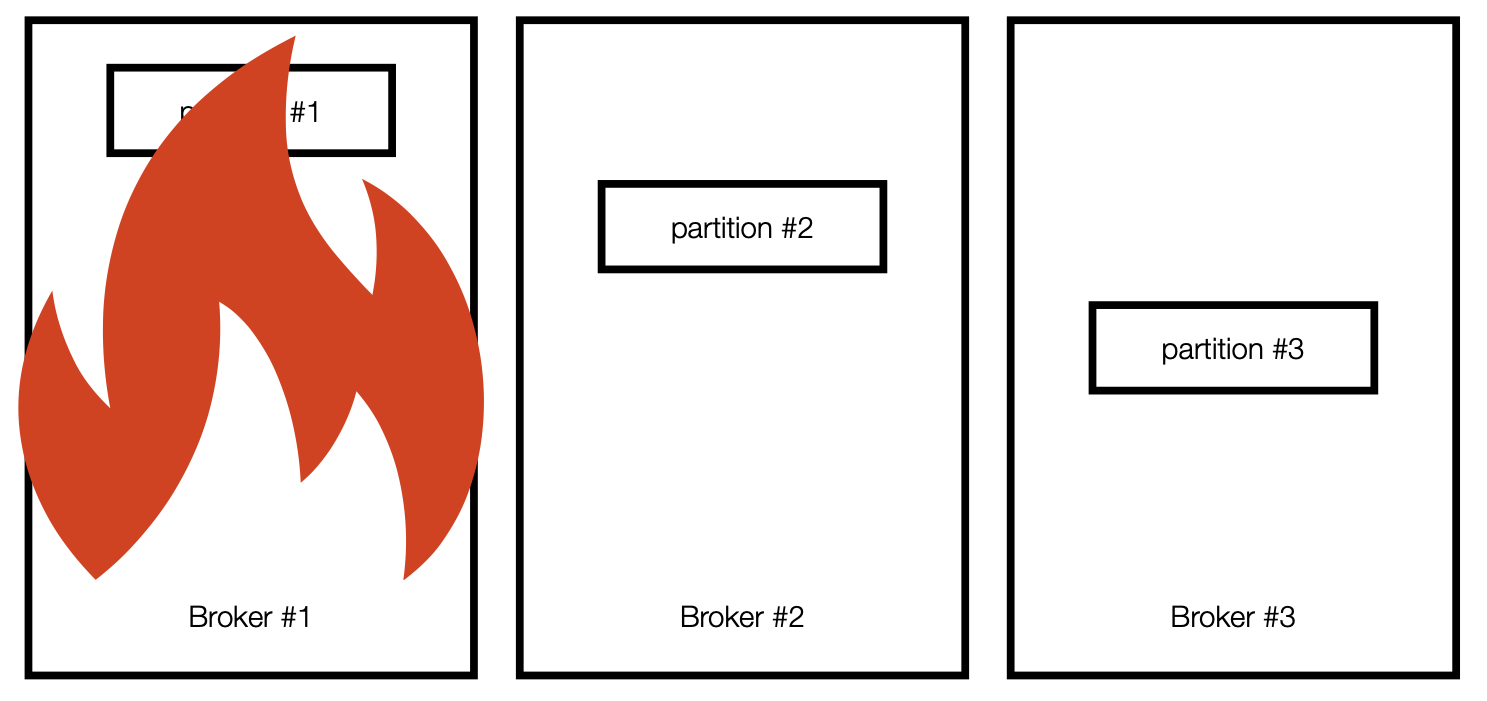

• Broker #1 장애 발생 시
  • partition #1의 리더가 브로커 1 또는 2 중에 새로 할당
  • Kafka 클라이언트는 새로운 파티션 리더와 연동

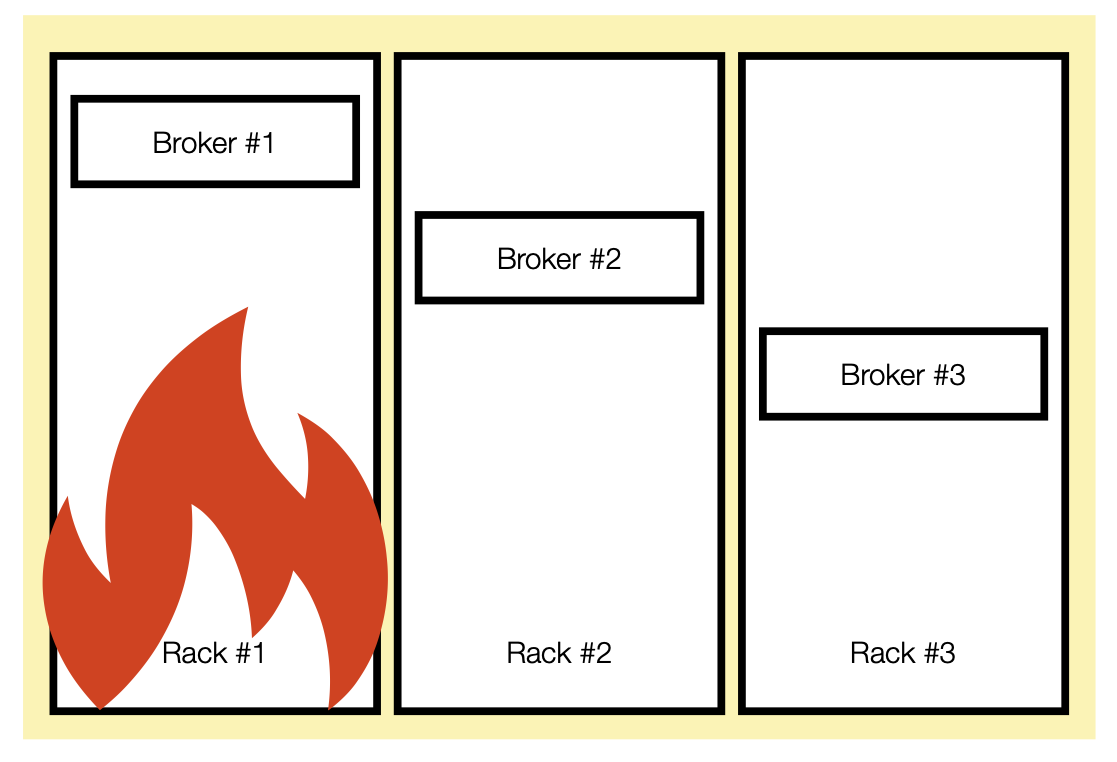

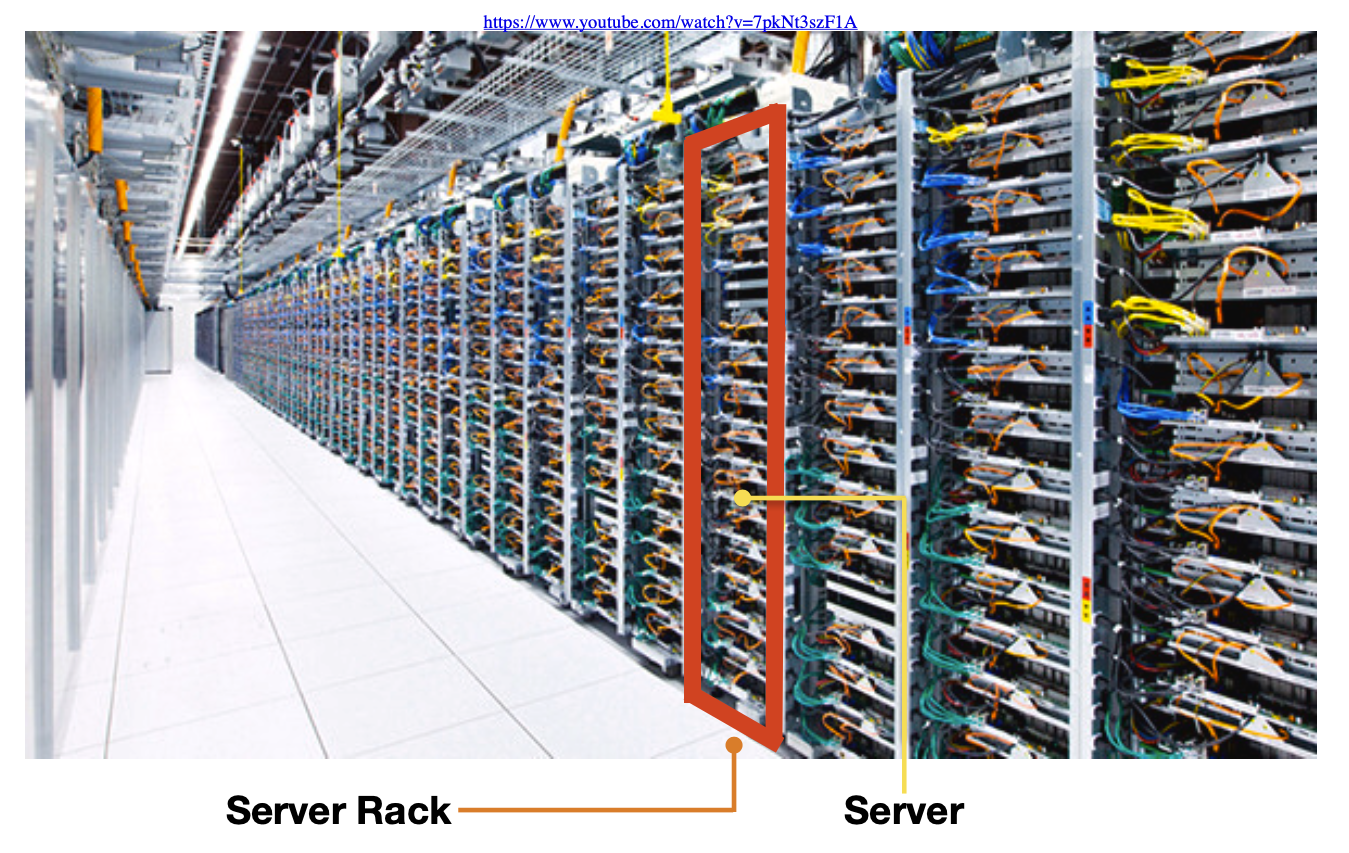

Kafka rack-awareness

https://www.youtube.com/watch?v=7pkNt3szF1A

• 1개의 Rack에 다수의 브로커를 몰아 넣는 것은 위험💣
• 다수의 Rack에 분산하여 브로커 옵션(broker.rack) 설정 및 배치
  👉 파티션 할당 및 레플리케이션 동작시 특정 브로커에 몰리는 현상 방지



왜 카프카 클러스터는 서버 장애에 대응한 로직이 많나요?

• 서비스운영에 있어 장애 허용(Fault-tolerant)은 아주 중요
  • 서버의 중단(이슈발생, 재시작) 언제든 발생할 수 있음
  • Example)*
    30대 브로커로 이루어진 카프카 클러스터가 있을때
    1대의 서버가 365일 중 1일 중단이 발생할 가능성이 있다고 가정하면
    👉 12.1일(약 2주)에 한번씩 브로커 이슈 발생!! 🤯
• 일부 서버가 중단되더라도 데이터가 유실되면 안됨
  👉 안정성이 보장되지 않으면 신뢰도가 하락(사용 중단



Kafka의 핵심요소 중간정리

• Broker : 카프카 애플리케이션 서버 단위
• Topic : 데이터 분리 단위. 다수 파티션 보유
• Partition : 레코드를 담고 있음. 컨슈머 요청시 레코드 전달
• Offset : 각 레코드당 파티션에 할당된 고유 번호
• Consumer : 레코드를 polling하는 애플리케이션
  • Consumer group : 다수 컨슈머 묶음
  • Consumer offset : 특정 컨슈머가 가져간 레코드의 번호
• Producer : 레코드를 브로커로 전송하는 애플리케이션
• Replication : 파티션 복제 기능
  • ISR : 리더+팔로워 파티션의 sync가 된 묶음
• Rack-awareness : Server rack 이슈에 대응

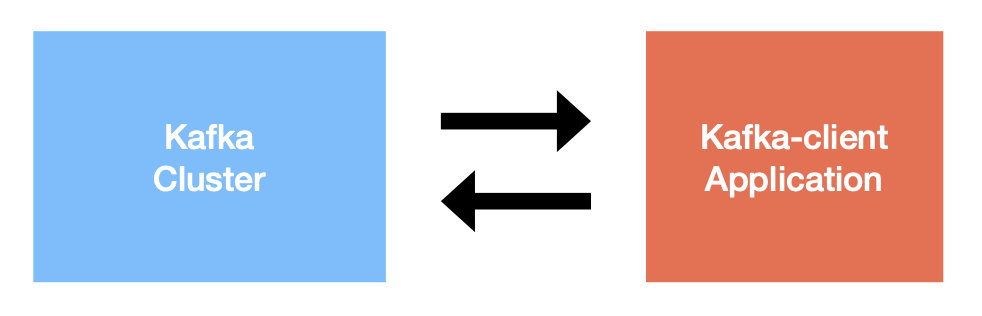

Kafka Client

• Kafka와 데이터를 주고받기 위해 사용하는 Java Library
  👉 https://mvnrepository.com/artifact/org.apache.kafka/kafka-clients
• Producer, Consumer, Admin, Stream 등 Kafka관련 api 제공
• 다양한 3rd party library 존재 : C/C++, Node.js, Python, .Net 등
  👉 https://cwiki.apache.org/confluence/display/KAFKA/Clients
• Kafka broker 버젼과 client 버젼 하위호환 확인 필요
  👉 https://blog.voidmainvoid.net/193

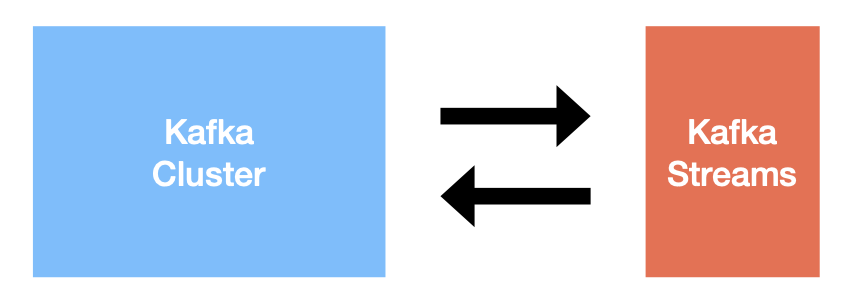

Kafka Streams

• 데이터를 변환(Transformation)하기 위한 목적으로 사용하는 API
• 스트림 프로세싱을 지원하기 위한 다양한 기능을 제공
  • Stateful 또는 Stateless 와 같이 상태기반 스트림 처리 가능
  • Stream api와 DSL(Domain Specific Language)를 동시 지원
  • Exactly-once 처리, 고 가용성 특징
  • Kafka security(acl, sasl 등) 완벽 지원
  • 스트림 처리를 위한 별도 클러스터(ex. yarn 등) 불필요

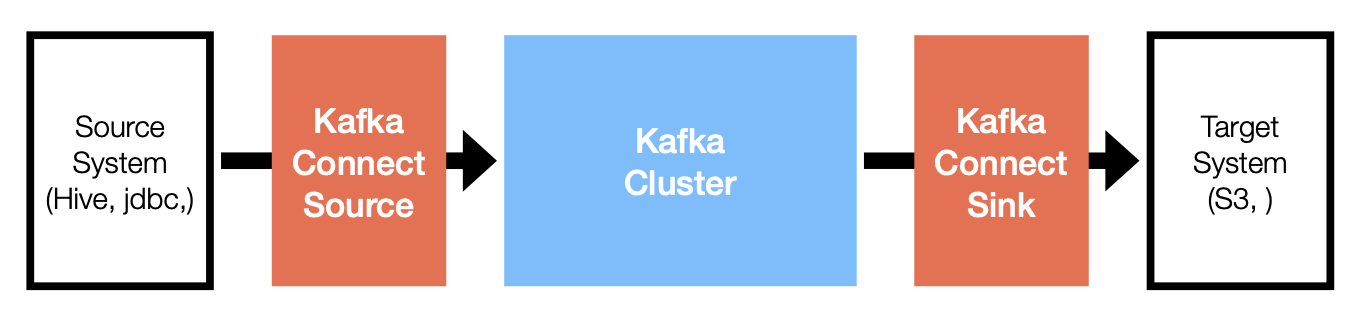

Kafka Connect

• 많은 경우 Kafka client로 Kafka로 데이터를 넣는 코드를 작성할때도 있지만,
  Kafka connect를 통해 data를 Import/Export 할 수 있음
• 코드 없이 configuration으로 데이터를 이동시키는 것이 목적
  • Standalone mode, distribution mode 지원
  • REST api interface를 통해 제어
  • Stream 또는 Batch 형태로 데이터 전송 가능
  • 커스텀 connector을 통한 다양한 plugin 제공(File, S3, Hive, Mysql etc...)

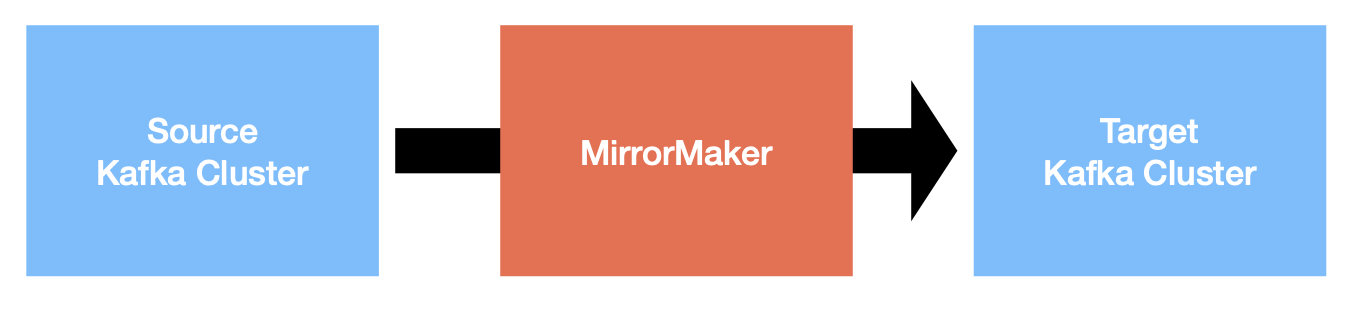

Kafka Mirror maker

• 특정 카프카 클러스터에서 다른 카프카 클러스터로 Topic 및 Record를 복제 하는 Standalone tool
• 2019년 11월, 기존 MirrorMaker를 개선한 MirrorMaker2.0 release
• 클러스터간 토픽에 대한 모든 것을 복제하는 것이 목적
  • 신규 토픽, 파티션 감지기능 및 토픽 설정 자동 Sync기능
  • 양방향 클러스터 토픽 복제
  • 미러링 모니터링을 위한 다양한 metric(latency, count 등) 제공



그 외 Kafka 생태계를 지탱하는 application들

• confluent/ksqlDB : sql구문을 통한 stream data processing 지원
• confluent/Schema Registry : avro기반의 스키마 저장소
• confluent/REST Proxy : REST api를 통한 consumer/producer
• linkedin/Kafka burrow : consumer lag 수집 및 분석
• yahoo/CMAK : 카프카 클러스터 매니저
• uber/uReplicator : 카프카 클러스터 간 토픽 복제(전달)
• Spark stream : 다양한 소스(카프카 포함)로 부터 실시간 데이터 처리
• ...

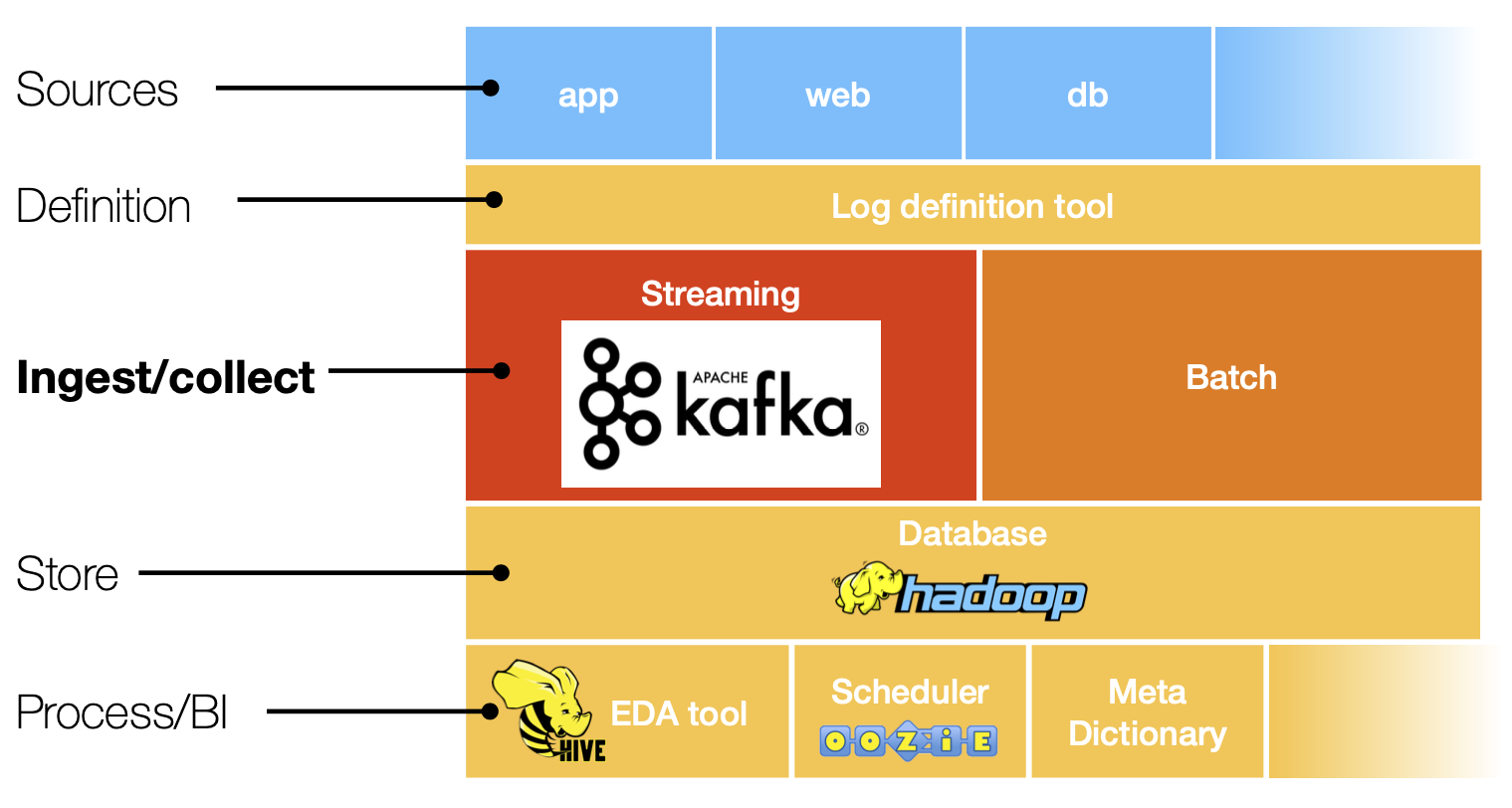

Overview of SK Planet Data Platform
